Duyar ve Unival flanşlı sürgülü vanalar: elastomer sitli PN16 DN40–DN600, bıçaklı PN10, buşakle takımı; glob ve körüklü vanalar. Model ve seçim rehberi.
Sürgülü vana, akışa dik yönde inip kalkan bir sürgüyle hattı kesen, tam açıkken geçiş kesitini serbest bırakan kesme vanasıdır. Bu kategoride su ve asitsiz akışkan hatları için Duyar ve Unival marka flanşlı elastomer sitli sürgülü vanalar (DN40–DN600, PN16), çamur ve atık su hatları için bıçaklı sürgülü vana (PN10), toprak altı vanalar için buşakle takımı ile yüksek sıcaklık hatlarına yönelik glob ve metal körüklü vanalar yer alır.

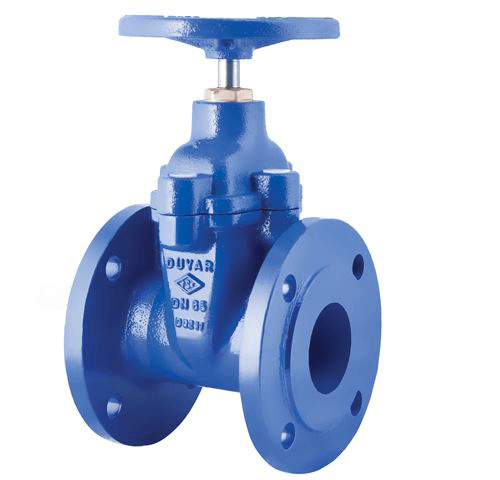

Elastomer sitli vanada sürgünün dış yüzeyi yumuşak bir elastomerle kaplıdır; vana kapanırken bu kaplama gövdeye oturarak sızdırmazlığı sağlar. Gövde tabanında sürgü için yuva bulunmadığından metal oturmalı vanalara göre tabanda tortu birikmesi azdır ve tam açık konumda akış yolu serbest kalır. Unival GAV-0301 için üretici, tam açıkta direnç katsayısını DN40–DN125 aralığında 0,06, DN300 ve üzerinde 0,02 olarak verir.
Duyar modellerindeki F4 ifadesi flanştan flanşa yerleştirme boyu serisini gösterir. Mevcut bir vanayı değiştirirken yeni vananın boyunun borular arasındaki mesafeye uyduğunu kontrol edin. Gövde malzemesinde GG-25 pik döküm ekonomik seçenektir; GGG-40 sfero döküm daha sünektir ve darbe ile hat gerilmelerine karşı daha toleranslıdır.
| Model | Tip | Ölçü | Öne çıkan |
|---|---|---|---|
| Duyar T-1430 | Elastomer sitli, F4, PN16 | DN40–80, DN125 | GG-25 pik döküm; −10…+110 °C |
| Duyar T-1435 | Elastomer sitli, F4, PN16 | DN40–DN600 | GGG-40 sfero döküm; −10…+110 °C |
| Unival GAV-0301 | Elastomer sitli, PN16, volanlı | DN50–DN400 | Sfero döküm, paslanmaz mil; maks. 100 °C |
| Duyar T-1470 | Bıçaklı, yükselmeyen milli, PN10 | DN50–DN600 | Paslanmaz bıçak; aktüatöre uygun |
| Duyar T-1370 | Buşakle takımı | DN40-80…DN400 vana için | Tij, koruma plastiği, GG-25 kazan |
| Unival UGV-0301 | Glob vana, PN16 | DN15–DN200 | +250 °C; TS EN 13789 |
| Unival UMKV-0301 | Metal körüklü vana, PN16 | DN15–DN200 | Paslanmaz körüklü mil; +250 °C |
Vanayı yarı açık bırakarak debi ayarlamak: sürgü titreşir, kaplama aşınır. Kapatırken sonuna kadar zorlamak: elastomer sitte sızdırmazlık için aşırı tork gerekmez, direnç hissedildiği yerde durun. F4 boyunu kontrol etmeden değişim yapmak ve vanayı hızla kapatıp koç darbesine yol açmak.
Sürgülü vanada sürgü tam açıkken akış yolundan tamamen çekilir, basınç kaybı çok düşüktür; buna karşılık açma-kapama daha uzun sürer ve yapı boyu daha uzundur. Kelebek vanada disk akış içinde kalır ama vana çeyrek turda açılır ve daha kompakttır. Seçenekler için Kelebek Vanalar sayfasına bakın.
Glob vanada akış gövde içinde yön değiştirerek bir oturaktan geçer; bu yapı sıkı kapama ve kısma imkânı verir ama tam açıkta basınç kaybı sürgülü vanadan yüksektir. Sürgülü vana yalnızca tam açık veya tam kapalı çalışır.
İkisi de PN16'dır. Sfero döküm (GGG-40) daha sünektir, darbe ve hat gerilmelerine daha dayanıklıdır ve Duyar'da DN600'e kadar çıkar. Pik döküm T-1430 DN40–DN80 ve DN125 ölçülerinde ekonomik seçenektir.
Toprak altındaki vanayı korur ve vananın kazı yapmadan yer üstünden açılıp kapatılmasını sağlar. Takım tij, koruma plastiği ve kazandan oluşur; ölçü vana çapına göre seçilir.
Atık su, arıtma tesisleri ve çamur hatları gibi katı madde oranı yüksek, viskoz veya aşındırıcı akışkanların taşındığı hatlarda aç-kapa ve izolasyon için kullanılır. Debi ayarı için uygun değildir.
Hat çapını, akışkanı, çalışma basıncını ve sıcaklığını iletin; elastomer sitli mi bıçaklı mı, pik mi sfero mu gerektiğini belirleyelim. Teknik sorular için İletişim, proje ve toplu alımlar için Toplu Fiyat Talebi sayfasını kullanabilirsiniz.
Ölçü, basınç sınıfı, sıcaklık aralığı ve yerleştirme boyu için ilgili ürün sayfasını ve üretici kataloğunu esas alın.
