Duyar ve Unival statik balans vanaları: dişli 1/2"–2", flanşlı PN16 DN40–DN300. Kv ile debi hesabı, doğru ölçü seçimi ve devreye alma rehberi.
Balans vanası, ısıtma ve soğutma tesisatında her devreye projede hesaplanan debinin gitmesini sağlayan ayar vanasıdır. Duyar T-3015 ve T-3020 debi ayarı, hat kesme ve debi ölçümünü tek gövdede toplar; Unival modellerinde bu donanımı ürün sayfasından teyit edin. Duyar ve Unival (Giacomini) markalı modeller dişli olarak 1/2"–2", flanşlı olarak DN40–DN300 aralığında sunulur.
Bir hidronik sistemde pompaya yakın, direnci düşük devreler gereğinden fazla su çeker; uzak devreler ise eksik kalır. Statik balans vanası devreye ayarlanabilir sabit bir direnç ekleyerek bu dengesizliği giderir. Vana devreye alma sırasında proje debisine karşılık gelen konuma getirilir ve o konumda bırakılır.
Debi, vananın ölçüm noktalarından okunan fark basınç ile o ayar konumunun Kv değerinden hesaplanır: Q = Kv × √Δp (Q: m³/h, Δp: bar). Örneğin Kv değeri 10 olan bir konumda 0,1 bar fark basınç okunuyorsa debi yaklaşık 3,2 m³/h'tir. Ayar konumlarına ait Kv değerleri üreticinin ön ayar diyagramlarında yer alır.
| Model | Bağlantı · gövde | Ölçü | Öne çıkan |
|---|---|---|---|
| Duyar T-3015 | Dişli · pirinç | 1/2"–2" | PN16; ayar, kesme ve ölçüm noktası |
| Unival R206B | Dişli | 1/2"–2" | Giacomini üretimi statik balans vanası |

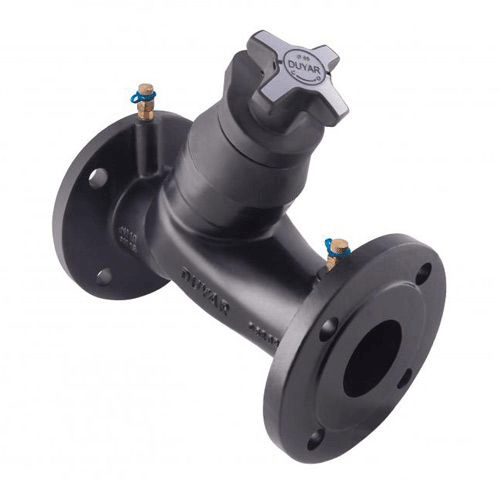

| Duyar T-3020 | Flanşlı · GG-25 pik döküm | DN40–DN300 | PN16; ayar, kesme ve ölçüm noktası |
| Unival DRV-0201 | Flanşlı · dökme demir | DN50–DN300 | PN16; su ve su–glikol, sürekli 120 °C |
| Duyar T-2310 | — | 3/4"–1 1/2" | Termostatik karışım vanası (aşağıdaki nota bakın) |
Duyar T-2310, üretici kataloğunda balans vanaları grubunda yer alır ancak görevi debi dengelemek değildir: sıcak ve soğuk suyu karıştırarak kullanım suyunu ayarlanan sıcaklıkta tutar. Soğuk su kesildiğinde sıcak su girişini otomatik kapatır (anti-scald).
Vanayı boru çapına göre seçip tam açık bırakmak; balans vanasını sık açılıp kapanan bir kesme vanası gibi kullanmak; kesme sonrası ayar konumunu kaybetmek; ölçüm noktalarını izolasyonun altında bırakmak.
Isıtma ve soğutma tesisatında her devreye tasarım debisinin gitmesini sağlar. Böylece pompaya yakın devrelerin fazla su çekmesi ve uzak devrelerin yetersiz ısınması veya soğuması önlenir.
Statik balans vanası devreye almada elle ayarlanır ve sabit kalır. Dinamik çözümler ise basınç değiştikçe kendiliğinden ayar yaparak debiyi veya fark basıncı sabit tutar; değişken debili sistemlerde kullanılır. Bu kategoride statik modeller yer alır.
Duyar T-3015 ve T-3020 hat kesme işlevine sahiptir. Ancak kesme sonrası vananın tekrar ayar konumuna getirilmesi gerekir; bu yüzden sık kesme gereken noktalara ayrıca küresel vana koymak daha pratiktir.
Vananın 1 bar fark basınçta geçirdiği debidir (m³/h). Her ayar konumunun ayrı bir Kv değeri vardır; ölçülen fark basınçla birlikte debiyi hesaplamaya yarar.
Unival DRV-0201 için üretici su ve su–glikol karışımını belirtir. Glikol oranı debi hesabını etkilediğinden ayar değerleri proje hesabına göre belirlenmelidir.
Devre debisini, hat çapını ve akışkanı iletin; uygun modeli ve ön ayar konumunu birlikte seçelim. Teknik sorular için İletişim, proje ve toplu alımlar için Toplu Fiyat Talebi sayfasını kullanabilirsiniz.
Kv değerleri, ön ayar diyagramları ve çalışma koşulları için ilgili ürün sayfasını ve üretici kataloğunu esas alın.
