Flanşlı Küresel Vana
Flanşlı Küresel Vana Nedir?
Flanşlı küresel vana; içindeki delikli kürenin çeyrek tur (90°) döndürülmesiyle akışı açıp kapatan ve boru hattına flanş bağlantısıyla monte edilen tam geçişli vanalar ailesinin büyük çaplı üyesidir. Dişli küresel vanalar DN50'ye kadar geniş kullanım alanı bulurken flanşlı modeller genellikle DN50 ve üzerinde tercih edilir; DN50'den DN400'e kadar üretim yapılır.
Tam geçişli tasarımda (full-bore) küre deliği boru iç çapıyla eşdeğerdir; bu sayede akış direnci minimumda kalır, baskı kayıpları ihmal edilebilir düzeye iner ve hat içi temizleme aparatları (pig) sorunsuz geçebilir. Çeyrek tur çalışması sayesinde açma-kapama birkaç saniyede tamamlanır; sızdırmazlık kalitesi ise dişli küresel vanalar ile eşdeğer seviyededir.
Dişli Küresel Vanayla Farkı — Neden Flanşlı Seçilir?
DN50 ve üzerinde dişli bağlantı mekanik olarak yetersiz kalır; flanşlı bağlantı yüksek mekanik dayanım ve güvenilir sızdırmazlık sağlar. Boru ekseni boyunca oluşan itme kuvvetlerine karşı flanş bağlantısı çok daha dirençlidir.
Flanşlı bağlantı cıvata-somun ve conta ile sabitleniyor; bakım veya değiştirme işlemlerinde boru hattı kesilmeden sökülebilir. Dişli bağlantıda büyük çaplarda söküm çok daha güçtür.
Flanşlı küresel vanalar ISO 5211 uyumlu aktüatör bağlantı flanşıyla teslim edilir. Pnömatik veya elektrik aktüatör takılarak otomasyon ve uzaktan kontrol kolayca sağlanır.
PN10'dan PN63'e kadar geniş basınç sınıfı aralığında üretim yapılır. Yüksek basınçlı proses hatları, buhar tesisatı ve enerji sistemlerinde tercih edilir.
Gövde Tipleri
En yaygın tip. Gövde ortadan ikiye ayrılır; küre ve koltuklar çıkarılarak yerinde servis yapılabilir. Kompakt boyut ve makul fiyatıyla genel tesisat projelerinde standart seçim.
DN50–DN200 · PN16/PN40 yaygın

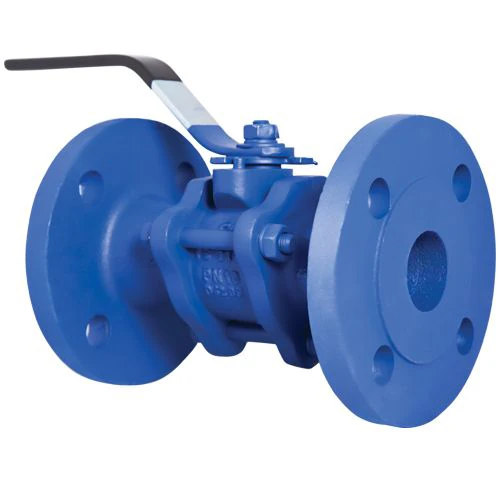

Orta gövde ve iki yan kapaktan oluşur. Hatı kesmeden orta bölümü söküp küre ve koltukları yerinde temizlemek veya değiştirmek mümkündür. Servis sıklığı yüksek kritik hatlarda tercih edilir.
Gıda, ilaç, kimyasal proses
Küre deliği boru iç çapıyla eşdeğerdir. Akış direnci minimumda kalır; pig geçişi, viskoz sıvı ve katı madde içerikli akışkanlarda zorunludur.
En yaygın flanşlı tip
Küre deliği boru çapından bir veya iki kademe küçüktür. Daha kompakt gövde ve düşük maliyet sunar; akış direnci tam geçişliye göre biraz daha yüksektir.
Genel izolasyon uygulamaları
Malzeme Seçenekleri
| Gövde Malzemesi | Küre Malzemesi | Koltuk | Tipik Uygulama |
|---|---|---|---|
| Dökme çelik (WCB) | Krom kaplı çelik | PTFE / Nylon | Genel su, hava, yağ |
| AISI 304 Paslanmaz | AISI 304 paslanmaz | PTFE | İçme suyu, genel proses |
| AISI 316 Paslanmaz | AISI 316 paslanmaz | PTFE / RPTFE | Kimyasal, tuzlu su, gıda |
| Dökme demir (GGG40) | Krom kaplı | EPDM / PTFE | Su, ısıtma, soğutma |
| Bronz | Krom kaplı pirinç | PTFE | İçme suyu, gaz hatları |
Nominal Çap ve Basınç Sınıfları
Kullanım Alanları
Merkezi ısıtma kazanı, chiller, soğutma kulesi ve büyük fan-coil hatlarında pompa ve ekipman izolasyonu.
Kimyasal, petrokimya, enerji santrali ve gıda tesislerinde tam geçişli ve 3 parçalı gövdeli modeller tercih edilir.
Su arıtma, pompa istasyonu ve su iletim hatlarında büyük çaplı izolasyon ve kontrol noktaları.
ISO 5211 aktüatör bağlantısı sayesinde pnömatik veya elektrik aktüatör ile BAS / SCADA entegrasyonu.
Flanşlı Küresel Vana mı, Kelebek Vana mı?
| Kriter | Flanşlı Küresel Vana | Kelebek Vana |
|---|---|---|
| Sızdırmazlık kalitesi | Çok yüksek (sıfır kaçak) | Yüksek |
| Akış direnci (tam açık) | Minimum (full-bore) | Disk nedeniyle biraz yüksek |
| Büyük çapta maliyet | Yüksek | Daha ekonomik |
| Büyük çapta ağırlık | Ağır | Hafif |
| Pig geçişi | ✓ Full-bore modelde | ✗ Disk engel oluşturur |
| Gaz ve yüksek basınç | ✓ Uygun | Sınırlı |
💡 Pratik kural: Sızdırmazlık kalitesi ve akış direnci öncelikliyse flanşlı küresel vana seçin. Büyük çaplarda maliyet ve ağırlık belirleyiciyse kelebek vana daha avantajlıdır. DN150 altında küresel vana; DN200 üzerinde ise kelebek vana çoğunlukla daha ekonomik ve pratik seçimdir.
Sıkça Sorulan Sorular
DN ölçüsü, basınç sınıfı, akışkan tipi ve aktüasyon gereksinimini paylaşın — doğru gövde tipi, malzeme ve koltuk kombinasyonunu ücretsiz önerelim.
