Çekvalf Nedir? Ne İşe Yarar? Mekanik Tesisatın Koruyucu Elemanları
Mekanik tesisat sistemlerinde akışkan kontrolü, sistemin hem ömrünü hem de güvenliğini belirleyen en temel unsurdur. Bu kontrolü sağlayan en kritik parçalardan biri olan çekvalf nedir ve modern tesisatlarda neden vazgeçilmezdir? Bu rehberimizde, tesisat dünyasının "sessiz koruyucuları" olan çekvalfleri teknik detaylarıyla ele alıyoruz.
Çekvalf Nedir? Genel Tanım ve Önemi
Çekvalf nedir sorusuna teknik bir yanıt vermek gerekirse; sıvı veya gaz halindeki akışkanın sadece belirlenen tek bir yönde ilerlemesine izin veren, ters yöndeki akışı ise otomatik olarak engelleyen mekanik bir vanadır. Mühendislik projelerinde "geri akış önleyici" (backflow preventer) olarak da tanımlanır.
Çekvalfleri diğer vanalardan ayıran en büyük özellik, çalışmak için bir operatöre veya dış enerji kaynağına (elektrik, hava vb.) ihtiyaç duymamalarıdır. Akışın kendi basıncıyla açılır ve akış kesildiğinde mekanik bir kuvvetle (yay veya ağırlık) kapanırlar.
Çekvalf Ne İşe Yarar? Fonksiyonel Avantajlar
Bir tesisat sisteminde çekvalf ne işe yarar sorusunun cevabı, sistemin sürdürülebilirliği için hayatidir. Temel işlevleri şu şekilde sıralayabiliriz:
- Pompaların Korunması: Pompa durduğunda hattaki suyun geri dönerek pompayı ters yönde döndürmesini ve motorun zarar görmesini engeller.
- Koç Darbesi Önleme: Ani akış kesilmelerinde oluşan basınç dalgalanmalarının (water hammer) boru hattına zarar vermesinin önüne geçer.
- Sistem Basıncını Koruma: Kapalı devre sistemlerde, basıncın sabit kalmasını sağlayarak enerji verimliliğini artırır.
- Hijyen ve Güvenlik: Atık suyun temiz su hattına karışmasını engelleyerek toplum sağlığını korur.
Mühendislik Notu: Çekvalfler seçilirken sadece boru çapına değil, akışkanın cinsine ve sistemin çalışma basıncına (PN10, PN16, PN25 gibi) göre karar verilmelidir. Yanlış seçim, sistemde ciddi basınç kayıplarına yol açabilir.
Çalpara Çekvalf Nedir? (Swing Check Valve)
Sektörde en yaygın kullanılan modellerden biri olan çalpara çekvalf nedir? Gövde içerisindeki bir pim vasıtasıyla serbestçe hareket eden bir diskin (klape), akış başladığında yukarı kalkması, akış bittiğinde ise kendi ağırlığıyla kapanması prensibiyle çalışır.
Çalpara Çekvalfin Teknik Özellikleri
- Düşük Sürtünme: Klape tam açıldığında akış yolu neredeyse tamamen engelsizdir. Bu da basınç kaybını minimuma indirir.
- Malzeme Çeşitliliği: Sanaltesisat.com stoklarında bulabileceğiniz döküm gövdeli modeller endüstriyel hatlarda, pirinç gövdeli modeller ise bina içi tesisatlarda tercih edilir.
- Montaj Kuralları: Genellikle yatay hatlarda kullanıma uygundur. Dikey hatlarda kullanılacaksa, akışın mutlaka aşağıdan yukarıya doğru olması gerekir.
Kullanım Alanları:
- Su depoları girişleri
- Tarımsal sulama sistemleri
- Düşük viskoziteli sıvı hatları
Çalpara Çekvalfleri Şimdi Online Satın Alın!
Disko Çekvalf: Kompakt ve Güçlü Çözüm
Disko çekvalf, gövde boyu oldukça kısa olan ve sızdırmazlığı sağlamak için merkezi bir yay kullanan modeldir. İsmini, içindeki disk şeklindeki klapeden alır.
Neden Disko Çekvalf Tercih Edilmeli?
- Yer Tasarrufu: Wafer tip yapısı sayesinde iki flanş arasına kolayca sığar, tesisatta yer kaplamaz.
- Her Pozisyonda Çalışma: Güçlü yay mekanizması sayesinde yatay, dikey veya açılı boru hatlarında sorunsuz performans gösterir.
- Sessiz Çalışma: Yaylı yapısı, klapenin yuvasına daha yumuşak oturmasını sağlayarak gürültüyü azaltır.

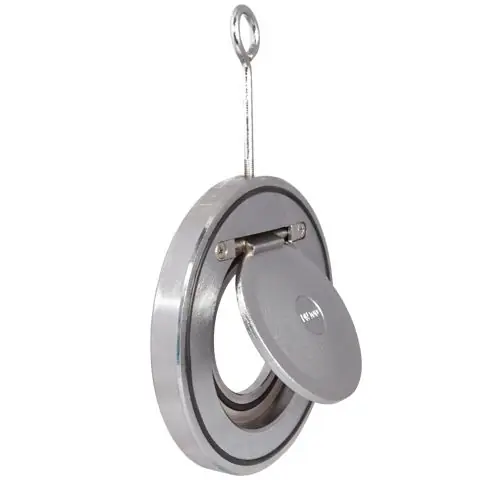

Wafer Çekvalf: Endüstriyel Hatlarda Maksimum Verim
Endüstriyel borulama sistemlerinde ve büyük çaplı hatlarda yer tasarrufu sağlamak amacıyla geliştirilen en efektif çözüm wafer çekvalf modelleridir. "Wafer" terimi, vananın iki flanş arasına bir pul gibi "sandviç" şeklinde sıkıştırılarak monte edilmesinden gelir.
Wafer Çekvalfin Teknik Avantajları
- Kompakt Tasarım: Gövde boyu (Face-to-face mesafesi) klasik flanşlı vanalara göre çok daha kısadır.
- Hafiflik: Daha az döküm malzeme kullanıldığı için boru hattına binen statik yükü %70’e kadar azaltır.
- Hızlı Yanıt: Hafif klape yapısı sayesinde akış değişimlerine anında tepki verir.
Uygulama Alanı: Genellikle kimya tesisleri, kağıt fabrikaları ve gemi inşa sanayi gibi alanlarda tercih edilir. Sızdırmazlık için genellikle EPDM veya Viton contalarla desteklenirler.

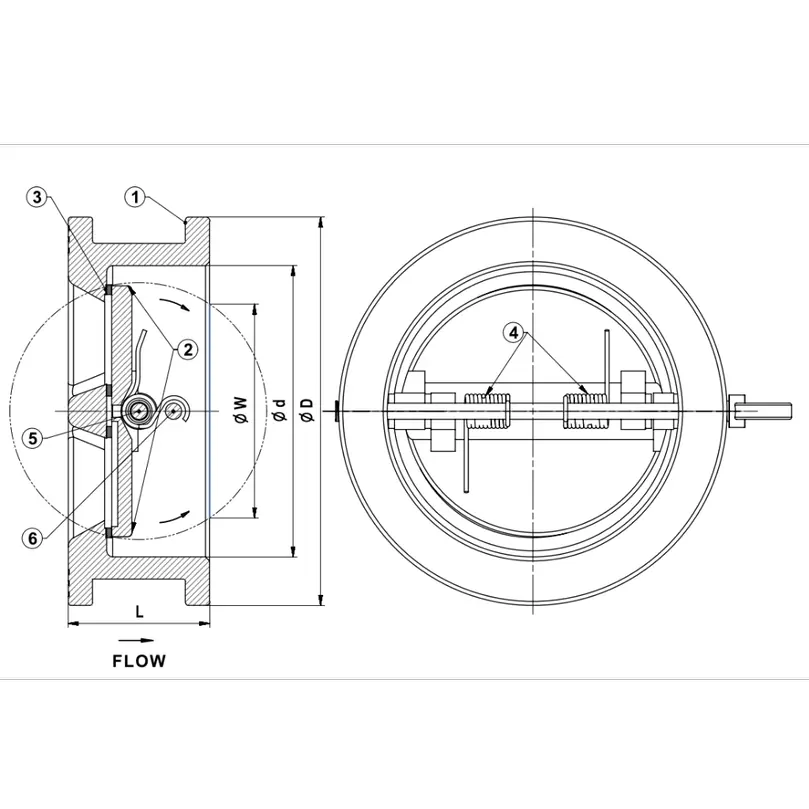

Dual Tip (Çift Klapeli) Çekvalf: Güçlü ve Güvenli
Modern mekanik tesisat projelerinde en çok talep edilen modellerden biri Dual tip çekvalf çeşitleridir. Gövde içerisinde tek bir büyük klape yerine, merkezi bir mil üzerinde hareket eden iki adet yarım ay şeklinde klape bulunur.
Neden Dual Tip Seçilmeli?
- Düşük Koç Darbesi Riski: Klapeler yay destekli olduğu için akış hızı sıfıra yaklaştığında (pompa durmadan hemen önce) kapanmaya başlar. Bu, borularda oluşabilecek yıkıcı basınç dalgalarını (water hammer) engeller.
- Düşük Basınç Kaybı: İkiz klape tasarımı, akışın daha düzenli (laminar) geçmesine izin verir.
- Esnek Montaj: Tasarımı gereği dikey boru hatlarında da (akış yukarı yönlü olmak kaydıyla) yüksek performans sergiler.
Çift Klapeli Çekvalfleri İncelemek İçin Tıklayın

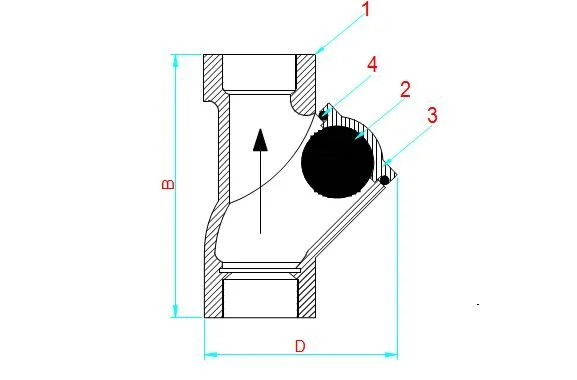

Toplu Çekvalf (Ball Check Valve): Atık Su ve Viskoz Akışkanlar
Hassas mekanizmaların tıkanma riski olduğu durumlarda toplu çekvalf devreye girer. Bu vanaların içinde bir klape değil, genellikle kauçuk kaplı metal bir top bulunur.
Çalışma Prensibi: Akış başladığında top, akışkanın basıncıyla yan bir cebin içine veya yukarıya doğru itilir. Akış durduğunda ise top yerçekimiyle ana yola iner ve sızdırmazlığı sağlar.
- Tıkanmaya Karşı Direnç: İçinde karmaşık parçalar veya menteşeler olmadığı için katı partikül içeren (çamur, atık su) sıvılarda takılma yapmaz.
- Kendi Kendini Temizleme: Top her hareketinde yüzeydeki tortuları süpürerek kendi sızdırmazlık yüzeyini temizler.
Yaylı Çekvalf: Hassas Kontrolün Adresi
Binaların hidrofor sistemlerinde, kombi bağlantılarında ve küçük ölçekli su hatlarında en sık kullanılan model yaylı çekvalf (veya dik çekvalf) olarak bilinir.
- Pirinç Gövde: Genellikle korozyona dayanıklı pirinç malzemeden (MS58) üretilirler.
- Yüksek Sızdırmazlık: NBR veya EPDM conta yatağı sayesinde düşük basınçlarda bile tam sızdırmazlık sunar.
- Kritik Kullanım: Özellikle hidrofor çıkışlarında kullanılarak, pompanın sürekli devreye girip çıkmasını (şalt sayısını) önler.
Yaylı Çekvalf Çeşitlerini Hemen İncele!

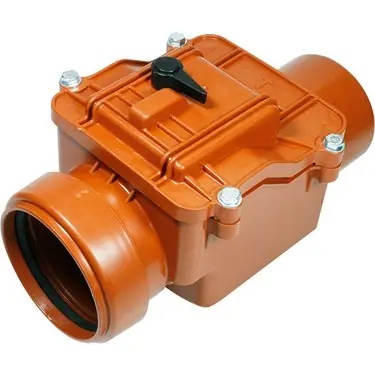

Hayati Önem: Kanalizasyon Çekvalf Nedir?
Bir binanın altyapısındaki en büyük risk, ana kanalizasyon hattının geri tepmesidir. Peki, kanalizasyon çekvalf nedir ve neden her binada bulunmalıdır?
Kanalizasyon çekvalfi (logar çekvalfi), binanın atık su çıkış borusuna monte edilen, dışarıdan binaya su, haşere veya koku girişini engelleyen emniyet ekipmanıdır.
Kanalizasyon Çekvalfinin Fonksiyonları:
- Geri Tepme Koruması: Yoğun yağışlarda belediye hatları tıkandığında, kanalizasyon suyunun bodrum katlardaki tuvalet ve süzgeçlerden taşmasını %100 engeller.
- Zararlı Engelleme: Fare, hamamböceği ve diğer haşerelerin kanalizasyon yoluyla binaya girmesine fiziksel bir engel oluşturur.
- Hava Kilidi ve Koku: Atık su hattından gelen kötü kokuların bina tesisatına sızmasını önler.
Kanalizasyon çekvalf nedir sorusuna verilecek en net cevap; evinizi maddi ve manevi (hijyen) olarak koruyan bir sigortadır.
Önemli Tavsiye: Logar çekvalflerinin üzerinde genellikle "manuel kilitleme mandalı" bulunur. Uzun süre evde olmayacağınız tatil dönemlerinde bu mandalı kapatarak tam güvenlik sağlayabilirsiniz.
Çekvalf Seçerken Dikkat Edilmesi Gereken 5 Altın Kriter
Hangi projeniz olursa olsun, yanlış seçilen bir çekvalf ya sistemin verimini düşürür ya da kısa sürede arıza yaparak maliyetli duruşlara yol açar. Çekvalf nedir sorusundan sonra en önemli soru "Hangi çekvalf?" sorusudur.
1. Akışkanın Cinsi ve Karakteristiği
Tesisatınızdan geçen madde nedir? Temiz su için pirinç yaylı veya çalpara çekvalfler yeterliyken; agresif kimyasallar veya deniz suyu için paslanmaz çelik (AISI 316) veya PVC çekvalfler tercih edilmelidir. Atık su hatlarında ise mutlaka tıkanmayı önleyen toplu çekvalf kullanılmalıdır.
2. Nominal Basınç (PN) ve Sıcaklık Değerleri
Sisteminizin çalışma basıncı çekvalfin dayanım sınırları içinde olmalıdır.
- PN10 / PN16: Standart bina tesisatları.
- PN25 / PN40: Yüksek basınçlı endüstriyel hatlar ve çok katlı binaların alt katları. Aynı şekilde, buhar hatlarında kullanılacak bir disko çekvalf için sızdırmazlık elemanlarının yüksek sıcaklığa dayanıklı metal-metale veya özel contalı olması şarttır.
3. Montaj Pozisyonu (Yatay vs. Dikey)
Her çekvalf her pozisyonda çalışmaz. Örneğin, bir çalpara çekvalf nedir diye baktığımızda yerçekimiyle kapandığını görürüz; bu yüzden dikey hatta akış aşağı yönlüyse asla çalışmaz. Dikey hatlarda yaylı tip (disko veya yaylı pirinç) çekvalfler en güvenli seçimdir.
4. Basınç Kaybı (Kvs Değeri)
Enerji maliyetlerinin arttığı günümüzde, çekvalfin akışa ne kadar direnç gösterdiği önemlidir. Dual çekvalf ve wafer çekvalf modelleri, geniş geçiş alanları sayesinde pompa üzerindeki yükü azaltır ve enerji tasarrufu sağlar.
5. Koç Darbesi (Water Hammer) Riski
Pompanın aniden durduğu sistemlerde suyun geri hızı çok yüksek olabilir. Bu durumlarda yay desteği ile çok hızlı kapanan dual tip çekvalf modelleri tesisatın patlamasını engeller.
Sık Yapılan Montaj Hataları ve Çözümleri
Mekanik tesisatçılardan aldığımız geri bildirimlere göre, en sık karşılaşılan hatalar şunlardır:
- Ters Montaj: En klasik hatadır. Çekvalf üzerindeki ok işaretinin (flow direction) akış yönüne baktığından emin olunmalıdır. Ters montajda akış tamamen kesilir ve pompa zorlanarak yanabilir.
- Türbülanslı Bölgeye Montaj: Çekvalfler, pompa çıkışına veya dirseklere çok yakın monte edilmemelidir. Türbülans, klapenin sürekli titremesine ve erken aşınmasına neden olur. İdeal olan, çekvalfi dirsekten en az 5-10 boru çapı uzaklığa koymaktır.
- Yanlış Flanş Uyumu: Özellikle wafer çekvalf montajında flanşların eksenel kaçıklığı, vananın tam kapanmamasına ve sızdırmazlık sorunlarına yol açar.
Neden Sanaltesisat.com'u Tercih Etmelisiniz?
Türkiye'nin tesisat marketi olarak, projelerinizde ihtiyacınız olan tüm çekvalf çeşitlerini en uygun fiyat ve teknik destek garantisiyle sunuyoruz.
- Geniş Stok Avantajı: Duyar, Unival, Konsan gibi Türkiye'nin ve dünyanın lider markalarının ürünleri her an sevkiyata hazır.
- Sertifikalı Ürünler: TSE, ISO ve CE belgeli, mühendislik standartlarına tam uyumlu ekipmanlar.
- Teknik Destek: "Kanalizasyon çekvalf nedir?" veya "Hangi PN değerini seçmeliyim?" gibi sorularınız için uzman kadromuz yanınızda.
Sonuç: Tesisatınızı Şansa Bırakmayın
Özetle; çekvalf ne işe yarar sorusunun tek bir cevabı vardır: Güvenlik. İster bir gökdelenin yangın hattı olsun, ister müstakil bir evin kanalizasyon hattı; doğru seçilmiş bir çekvalf sizi su baskınlarından, cihaz arızalarından ve yüksek tamir masraflarından korur.
Çalpara çekvalf nedir araştırması yaparken sadece fiyat odaklı değil, kalite ve uygulama alanına uygunluk odaklı ilerlemeniz sisteminizin geleceği için en doğru adım olacaktır.
