Trakya Döküm sıcak daldırma galvaniz fittings: dirsek, te, manşon, nipel, redüksiyon, rakor ve tapa. EN 10242 A kalite; su, yangın ve nemli ortam hatları için.
Galvaniz fittings, temper dökme demir gövdesi sıcak daldırma yöntemiyle çinko kaplanmış dişli boru bağlantı parçalarıdır; su hatları, yangın tesisatı, dış mekân ve nemli ortamlardaki çelik boru tesisatında korozyona karşı korunaklı bağlantı sağlar. Bu kategorideki 15 ürün tipinin tamamı Trakya Döküm üretimidir ve dirsekten rakora, redüksiyondan atlama manşonuna kadar dişli çelik hattın ihtiyaç duyduğu temel parçaları kapsar. Aşağıda galvanizi ne zaman seçmeniz gerektiğini, parçaların hangi işi gördüğünü ve kaplamayı montajda nasıl koruyacağınızı bulacaksınız.
Galvaniz ve siyah parçalar aynı B 350-10 temper döküm gövdeyi ve aynı formları paylaşır; aradaki fark yüzeydedir. Galvaniz parçalarda gövde, EN 10242'ye uygun sıcak daldırma çinko kaplama ile korunur. Bu kaplama gövdenin nem ve suyla doğrudan temasını keser; kaplamada küçük bir çizik oluşsa bile çinko, çevresindeki demir gövdeyi bir süre korumaya devam eder. Bu yüzden galvaniz parçalar suyun sürekli bulunduğu veya hattın neme açık olduğu yerlerde kullanılır.
| Kriter | Galvaniz | Siyah |
|---|---|---|
| Yüzey | Sıcak daldırma çinko | Kaplamasız temper döküm |
| Su ve nemli ortam | Uygun | Önerilmez |
| Dış mekân, bodrum | Uygun | Ek koruma gerekir |
| Kuru gaz, buhar, hava | Kullanılabilir | Tipik kullanım |
| Basınç ve diş | Aynı değerler: 120 °C'ye kadar 25 bar, ISO 7/1 Rp / R diş | |
Kuru gaz, buhar ve basınçlı hava hatlarında aynı formların kaplamasız karşılıkları için Siyah Fittingsler sayfasına bakın.
| İhtiyaç | Parçalar | Seçim ipucu |
|---|---|---|

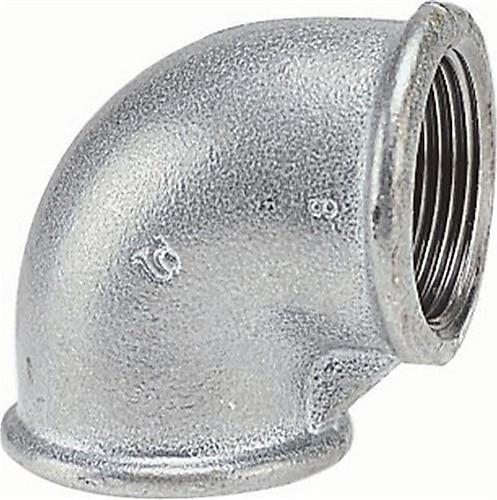

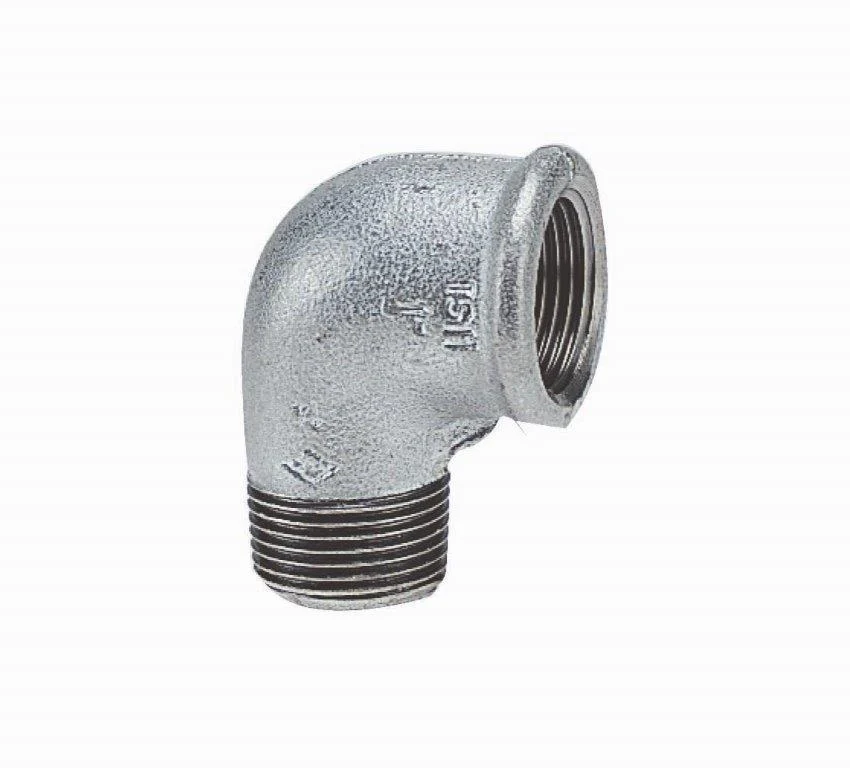

| Yön değiştirme | Dirsek, kuyruklu dirsek | Vanaya doğrudan bağlanacaksa kuyruklu dirsek nipeli ortadan kaldırır |

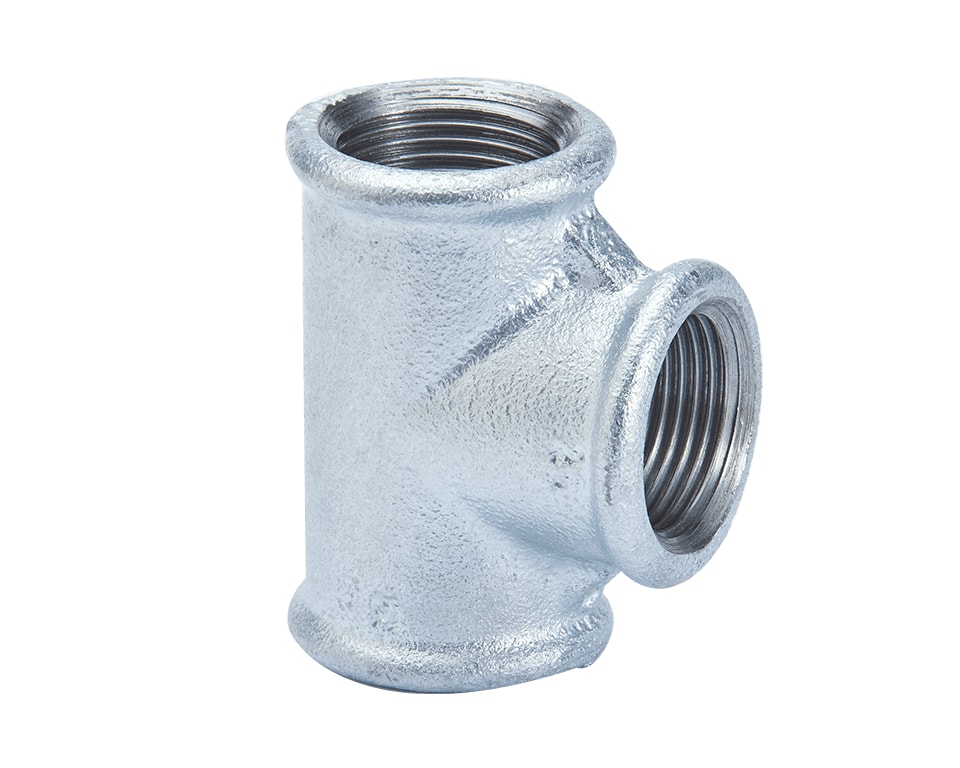

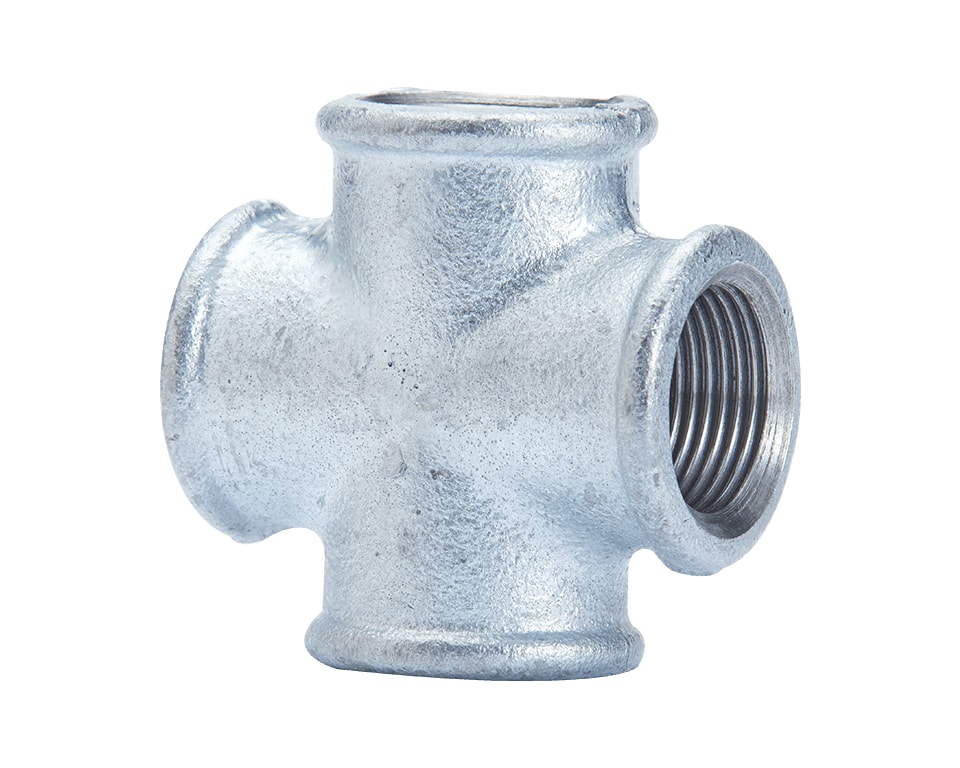

| Dallanma | Te, kruva | Kruva tek noktadan dört yöne dağıtır; kolu küçültmek için te ağzına redüksiyon takılır |

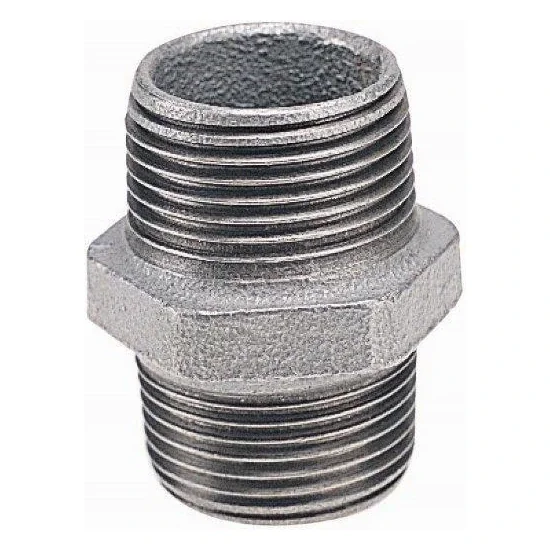

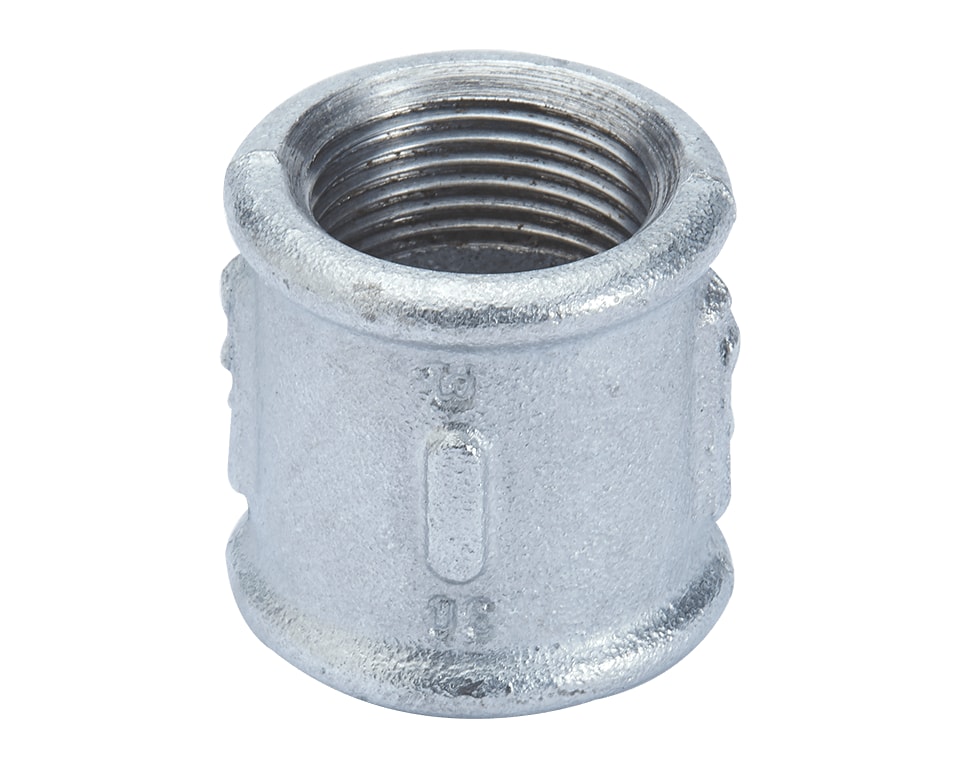

| Düz birleştirme | Manşon, nipel | Manşon iki boru ucunu, nipel iki iç dişli parçayı bağlar |

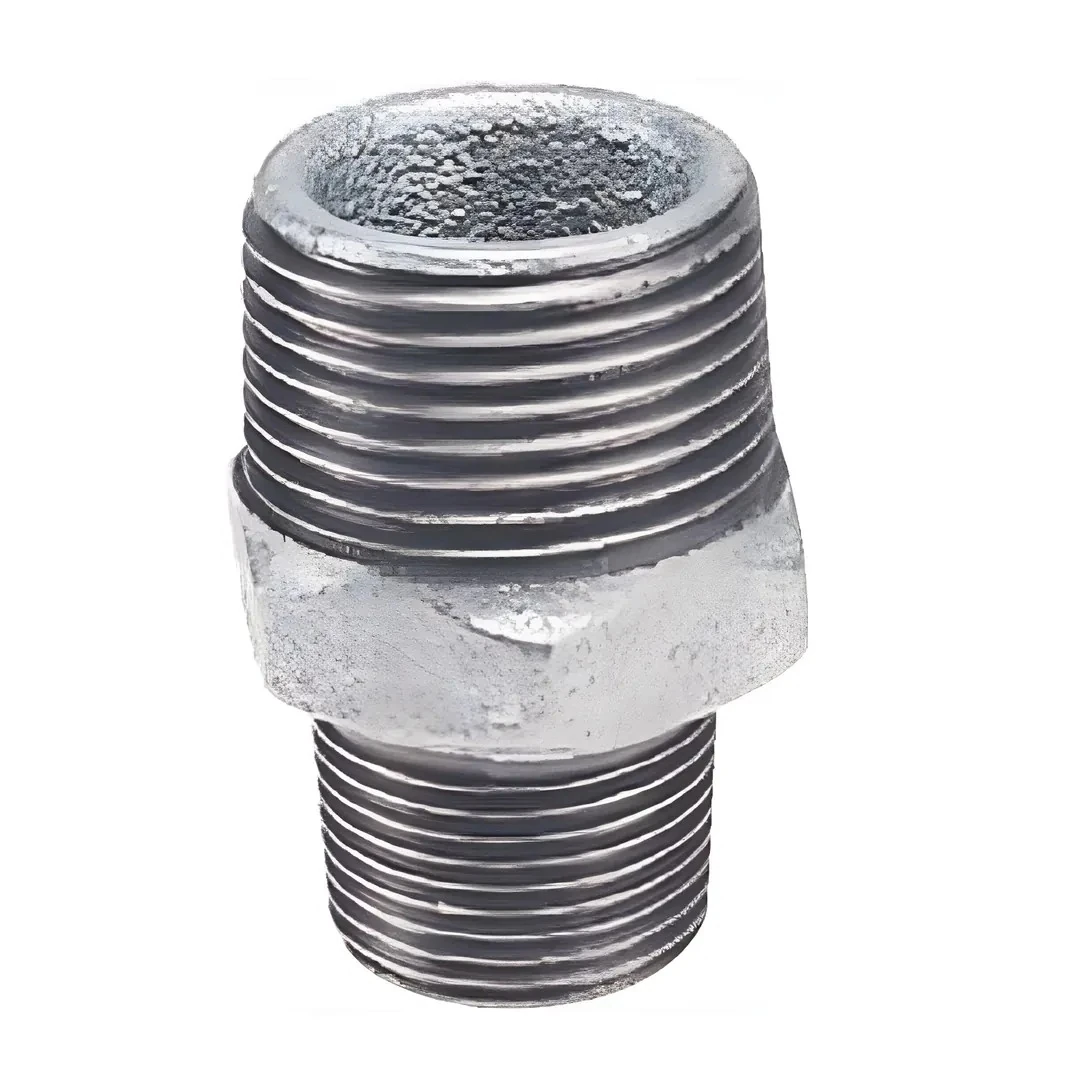

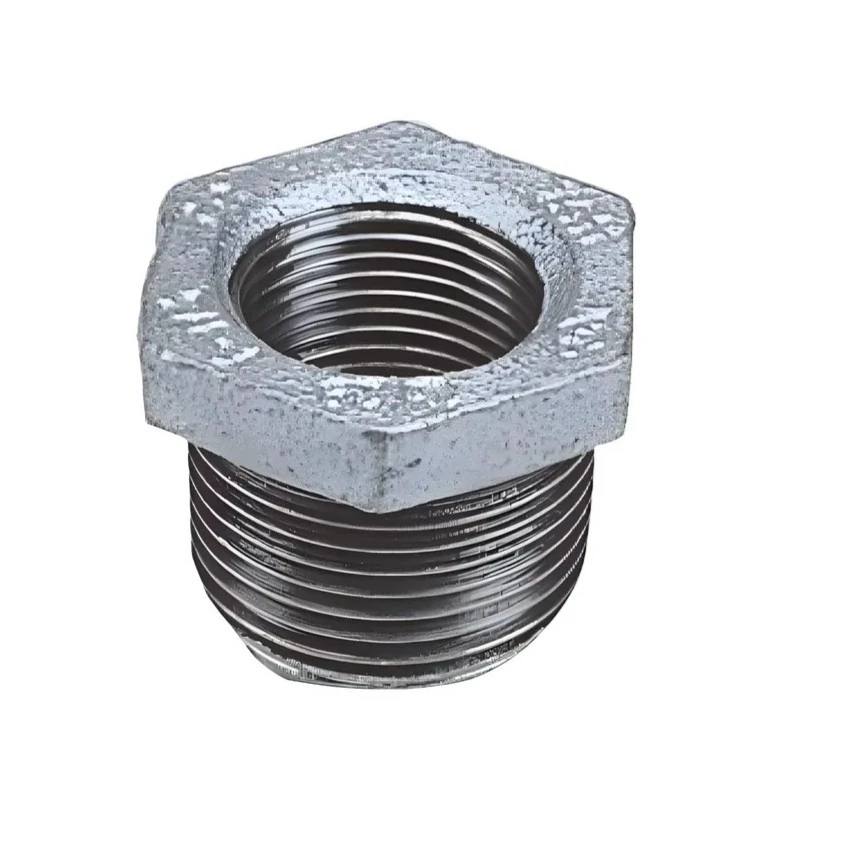

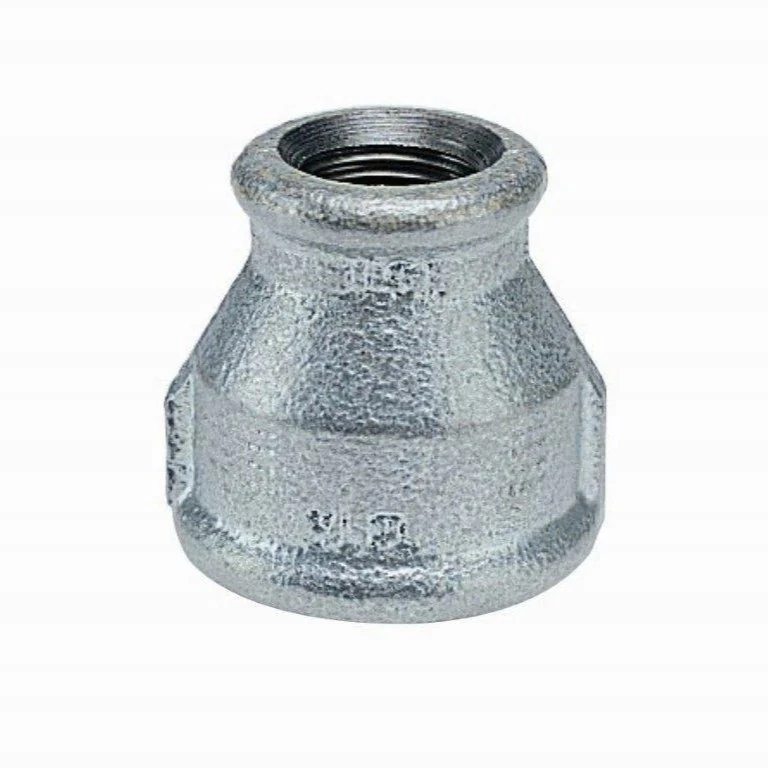

| Çap geçişi | Redüksiyon, manşon redüksiyon, nipel redüksiyon | Ölçü büyük × küçük yazılır, ör. 1" x 3/4" |

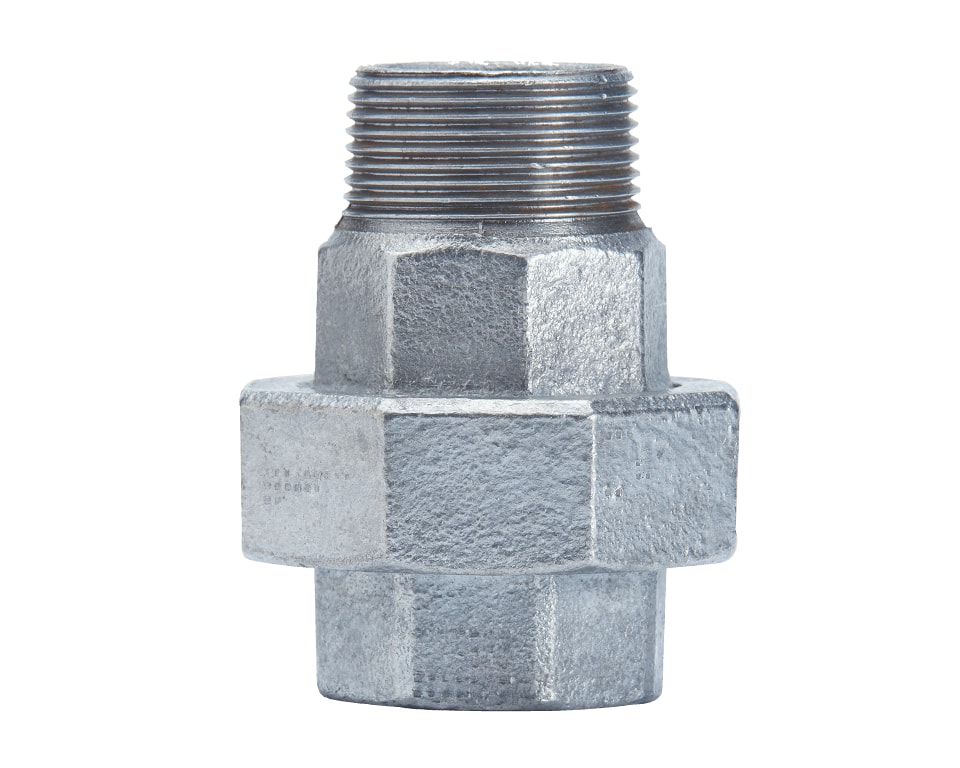

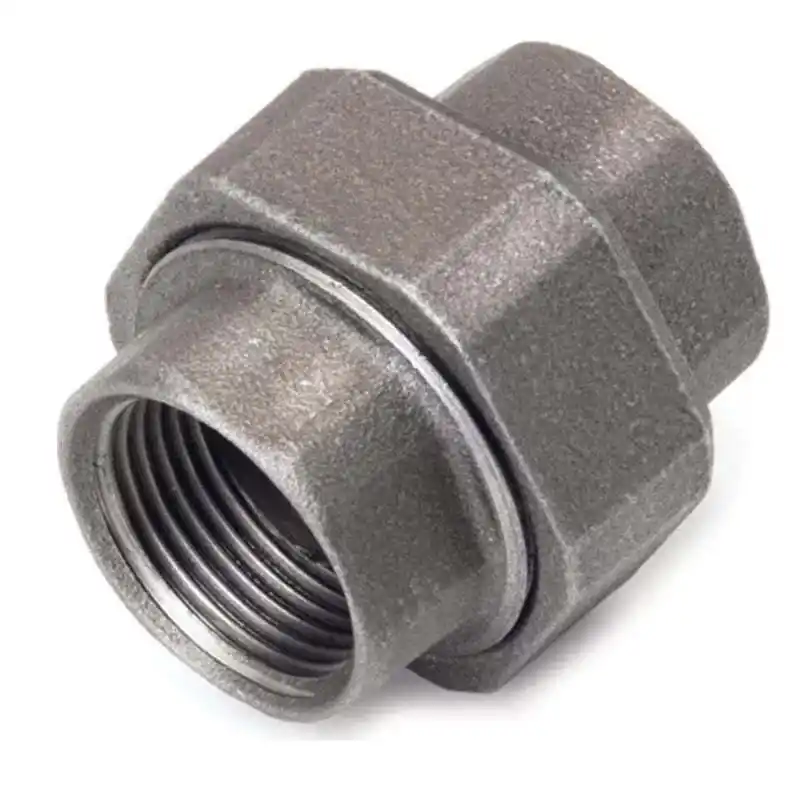

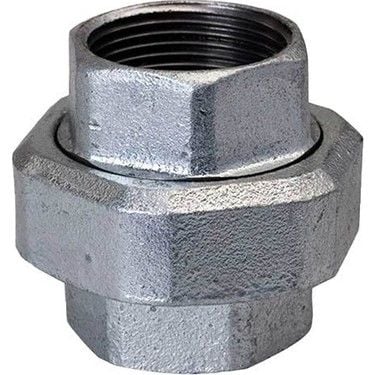

| Sökülebilir bağlantı | Düz rakor, konik rakor, kuyruklu düz ve konik rakor | Düz rakor conta ile, konik rakor contasız metal-metal oturma ile sızdırmazlık sağlar |

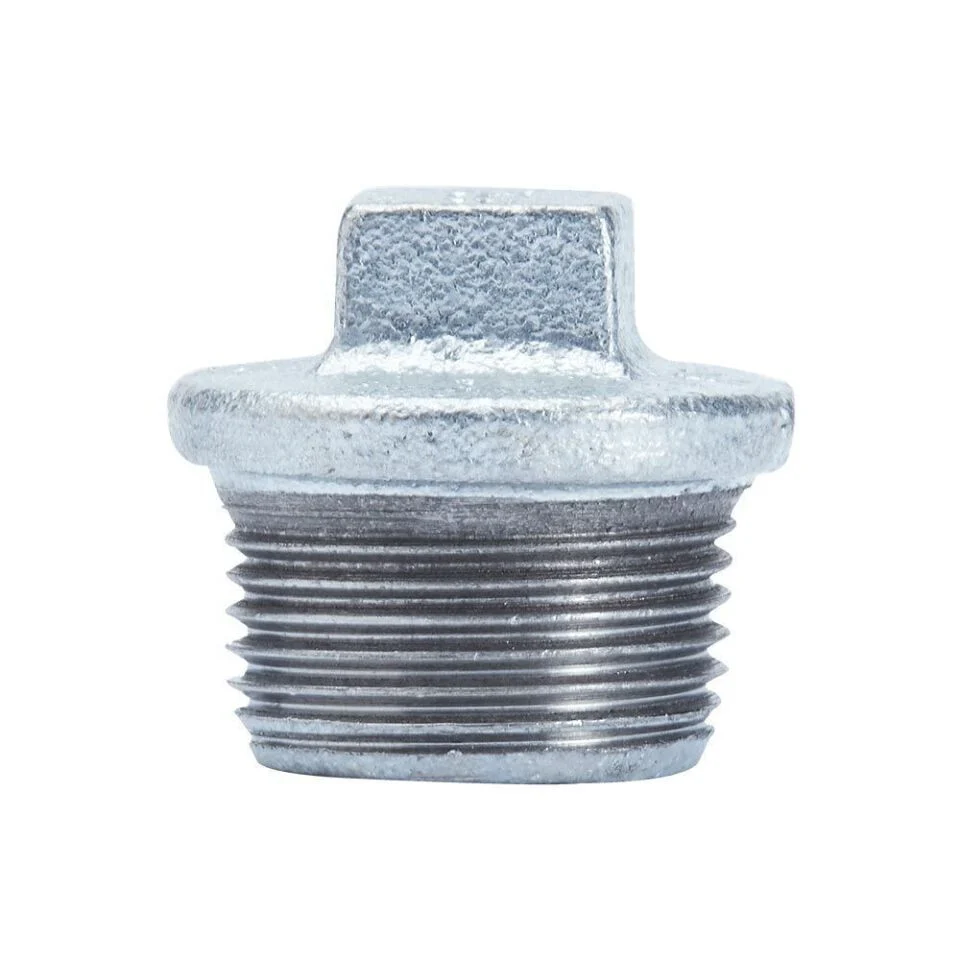

| Kapatma ve geçiş | Tapa, atlama manşonu | Tapa boş çıkışı kapatır; atlama manşonu kesişen borudan üstten geçer |
Redüksiyonlu parçalarda büyük × küçük çap kombinasyonları ürün sayfalarında ayrı ayrı listelenir. Sipariş verirken iki ölçüyü birlikte belirtin.
Ürün açıklamalarında galvaniz parçaların kullanım alanları arasında temiz su kolon hatları, yangın tesisatı ve sprinkler dal hatları, basınçlı hava şebekeleri ve nemli ortamdaki dişli çelik boru hatları sayılır. Yangın tesisatında hangi fittings tipinin kabul edildiği proje şartnamesiyle belirlenir; bazı projeler belirli onay veya sertifika şartı arar, siparişten önce bunu kontrol edin. İçme suyu ve sıcak kullanım suyu hatlarında hangi malzemenin kullanılacağına da yine proje ve yerel şartname karar verir.
Galvaniz ile pirinç veya bakır parçaları ıslak hatta doğrudan birleştirmek temas noktasında korozyonu hızlandırabilir. Hattın bir bölümünü galvaniz, bir bölümünü siyah parçayla tamamlamak korozyon direncini zayıf halkaya indirger. Hasar görmüş kaplamayı onarmadan bırakmak, pasın tam da o noktadan başlamasına yol açar.
Sağlam çinko kaplama gövdeyi uzun süre korur. Pas genellikle kaplamanın sıyrıldığı anahtar izlerinde, sonradan açılan dişlerde veya sürekli ıslak kalan dış yüzeylerde başlar; bu noktaları montajda korumak ömrü belirler.
Yapılmamalıdır. Bu parçalar dişli bağlantı için tasarlanmıştır; kaynak ısısı çinko kaplamayı yakar ve zararlı duman çıkarır. Kaynaklı bağlantı gereken hatlar için Kaynaklı Fittings sayfasına bakın.
Ürün açıklamalarında yangın hattı ve sprinkler dal hatları kullanım alanları arasında yer alır. Projenizde belirli bir onay veya sertifika şartı olup olmadığını yangın tesisatı şartnamesinden kontrol edin.

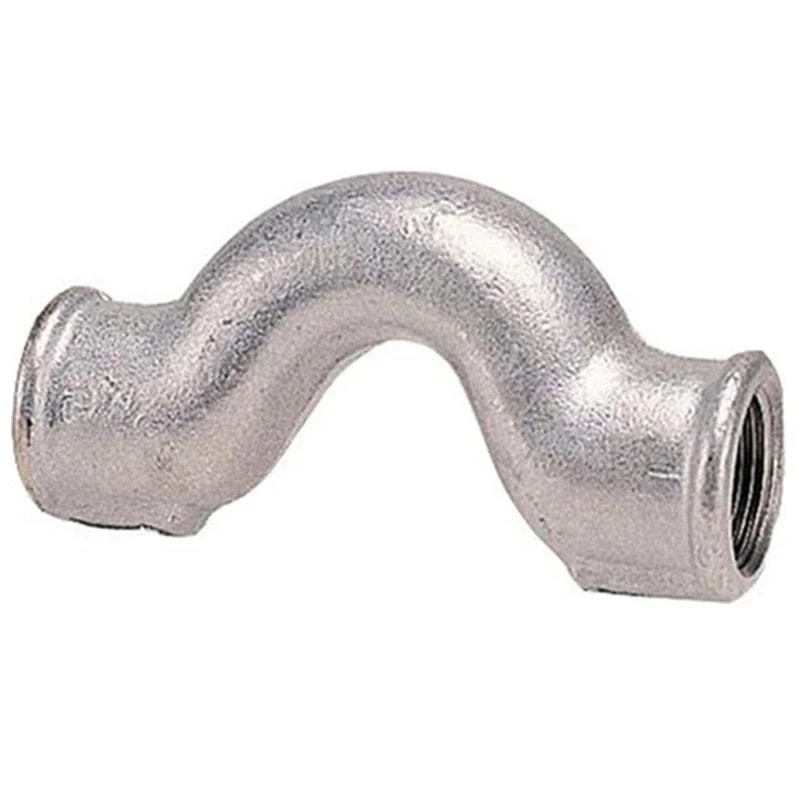

Kavisli gövdesi sayesinde, kesişen iki borudan birinin diğerine dokunmadan üstten geçmesini sağlar. İki ucu iç dişlidir ve normal manşon gibi boruya vidalanır.
Evet, iki seri aynı ISO 7/1 diş standardındadır ve formların büyük bölümü ortaktır; aralarındaki fark çinko kaplamadır. İnegal te şu an yalnızca siyah seride bulunur. Güncel ölçü seçeneklerini her ürün sayfasındaki varyant listesinden kontrol edin.
Hat şemanızı veya metraj listenizi paylaşın; parça tipleri, redüksiyon ölçüleri ve rakor noktalarını birlikte netleştirelim. Proje miktarları için toplu teklif sayfasını, teknik sorular için iletişim sayfasını kullanabilirsiniz.
Ölçü seçenekleri, kaplama, basınç ve sıcaklık değerleri için ilgili ürün sayfasını ve üretici kataloğunu esas alın.
