Siyah Fittingsler

17 ürün

Trakya Döküm siyah temper döküm fittings: dirsek, te, manşon, nipel, redüksiyon, rakor, tapa. EN 10242 A kalite; doğalgaz, buhar ve basınçlı hava hatları için.

17 ürün

Siyah fittings, kaplamasız temper dökme demirden üretilen dişli boru bağlantı parçalarıdır ve doğalgaz, buhar ile basınçlı hava gibi kuru iç mekân hatlarında çelik boruyu yönlendirmek, dallandırmak ve sökülebilir şekilde birleştirmek için kullanılır. Bu kategorideki tüm parçalar Trakya Döküm üretimidir: dirsek, te, manşon, nipel, redüksiyon, tapa, rakor ve atlama manşonu dahil 16 ürün tipi tek yerde. Aşağıda hangi parçanın hangi işi gördüğünü, redüksiyon ölçüsünün nasıl okunduğunu ve montajda nelere dikkat edilmesi gerektiğini bulacaksınız.

16Ürün tipi
B 350-10Temper döküm
EN 10242A kalite
Rp / RISO 7/1 diş
25 bar120 °C'ye kadar

Siyah fittings nerede kullanılır?

Ürün açıklamalarında siyah Trakya Döküm parçaları için verilen kullanım alanı gaz, buhar ve sıkıştırılmış havadır; yani nemle sürekli temas etmeyen, kuru ortamdaki hatlar. Doğalgaz iç tesisatında kolon ve daire girişleri, kazan dairesi buhar dağıtımı, atölye ve fabrika basınçlı hava şebekeleri tipik uygulamalardır. Islak hat, dış mekân, bodrum gibi korozyon riskinin yüksek olduğu yerlerde aynı parçaların sıcak daldırma kaplı karşılıkları olan Galvaniz Fittingsler tercih edilir.

Üretici bilgisine göre parçalar 120 °C'ye kadar 25 bar, 120–300 °C aralığında ise 20 bar çalışma basıncı için verilmektedir. Dişler ISO 7/1'e göredir: iç dişler paralel (Rp), dış dişler koniktir (R). Sızdırmazlık, konik dış dişin paralel iç dişe sıkışmasıyla ve dişe uygulanan sızdırmazlık malzemesiyle sağlanır.

Bu kategorideki parçalar

Siyah Trakya Döküm fittings: uç yapısı ve kullanım amacı
ParçaUç yapısıNe işe yarar
Dirsekİç – içHatta 90° yön değişimi
Kuyruklu dirsekİç – dışAraya nipel koymadan 90° dönüş

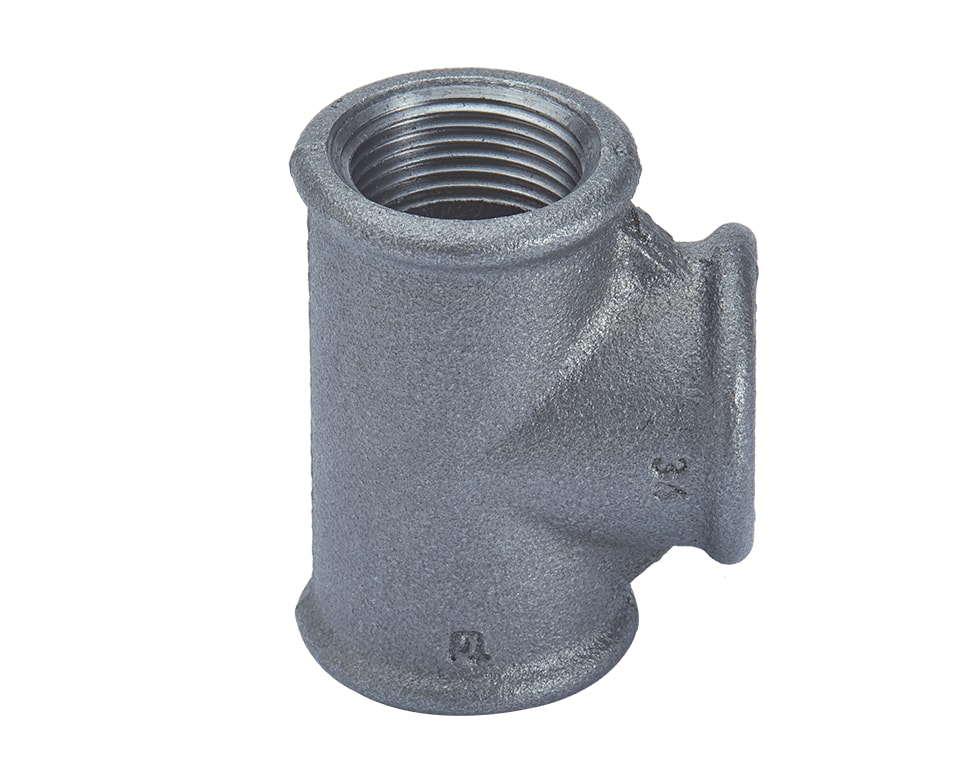

Te3 × iç, eşit çapAna hattan aynı çapta kol çıkarma
İnegal te3 × iç, orta uç darAna hattan küçük çaplı kol, ek redüksiyonsuz

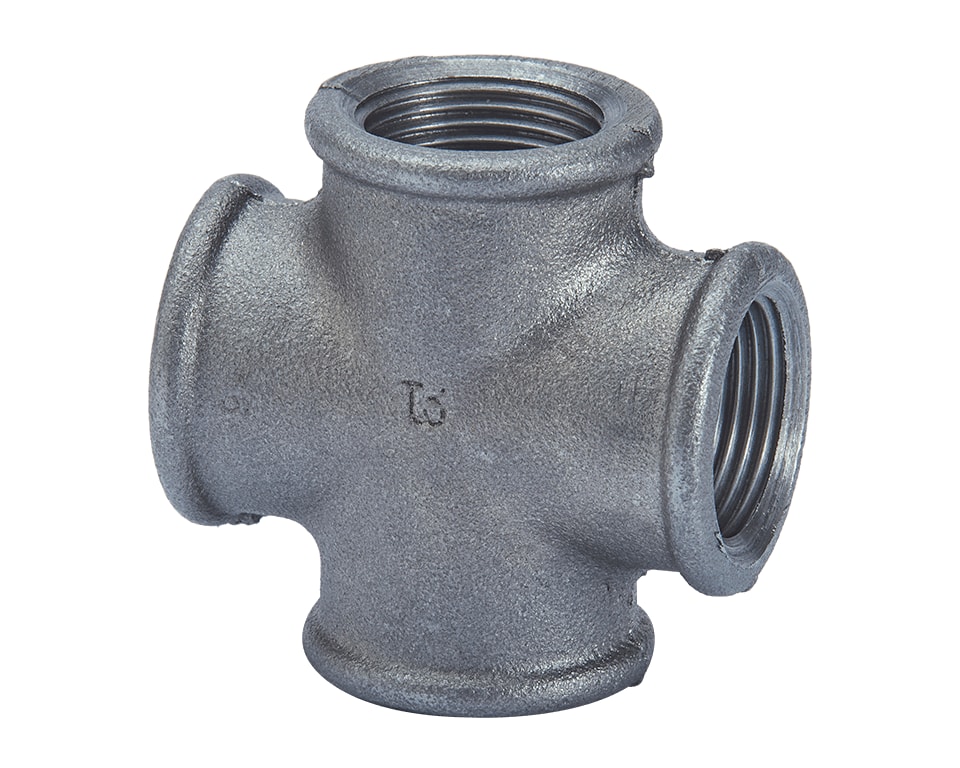

Kruva (istavroz)4 × içTek noktadan dört yöne dağıtım

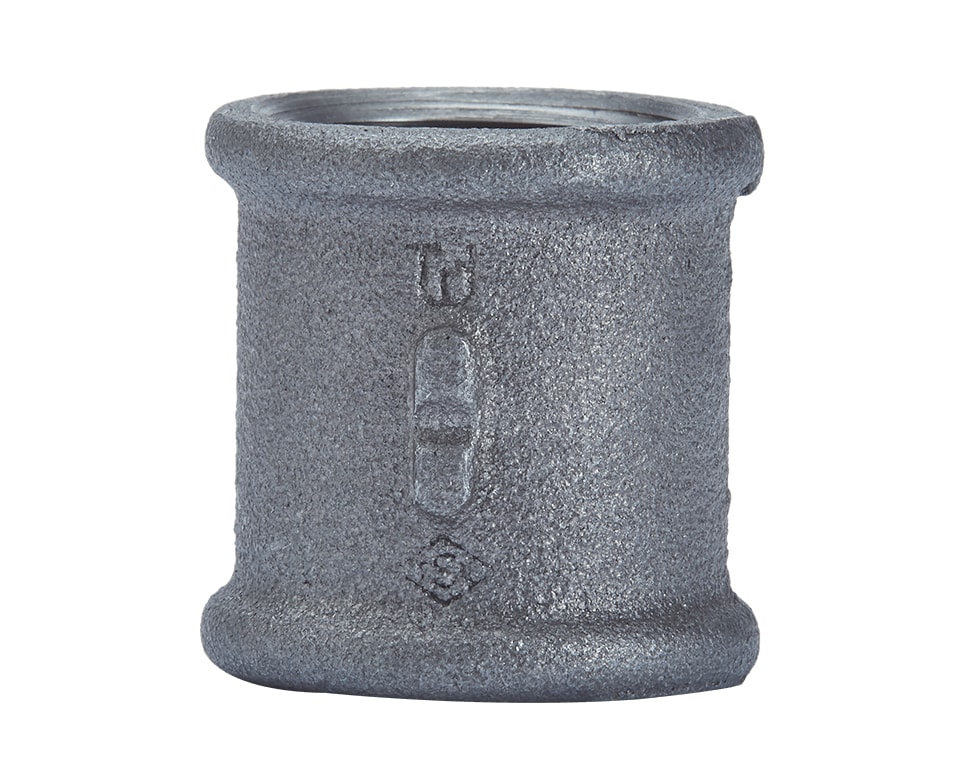

Manşonİç – iç, aynı çapİki dış dişli boru ucunu düz hatta birleştirme
Manşon redüksiyonİç – iç, farklı çapFarklı çaplı iki boru ucunu birleştirme

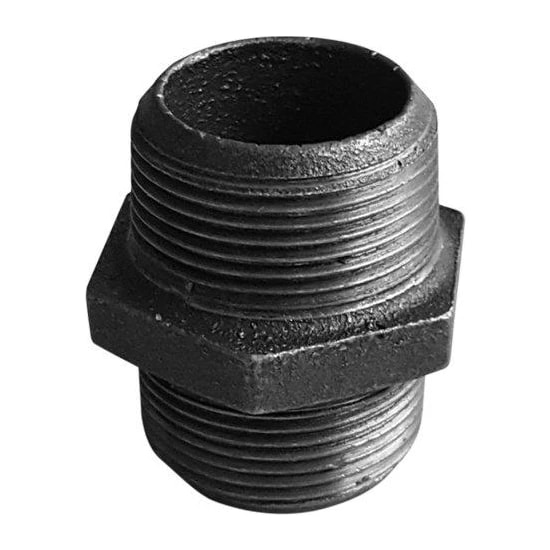

NipelDış – dış, altıgenİki iç dişli parçayı birbirine bağlama

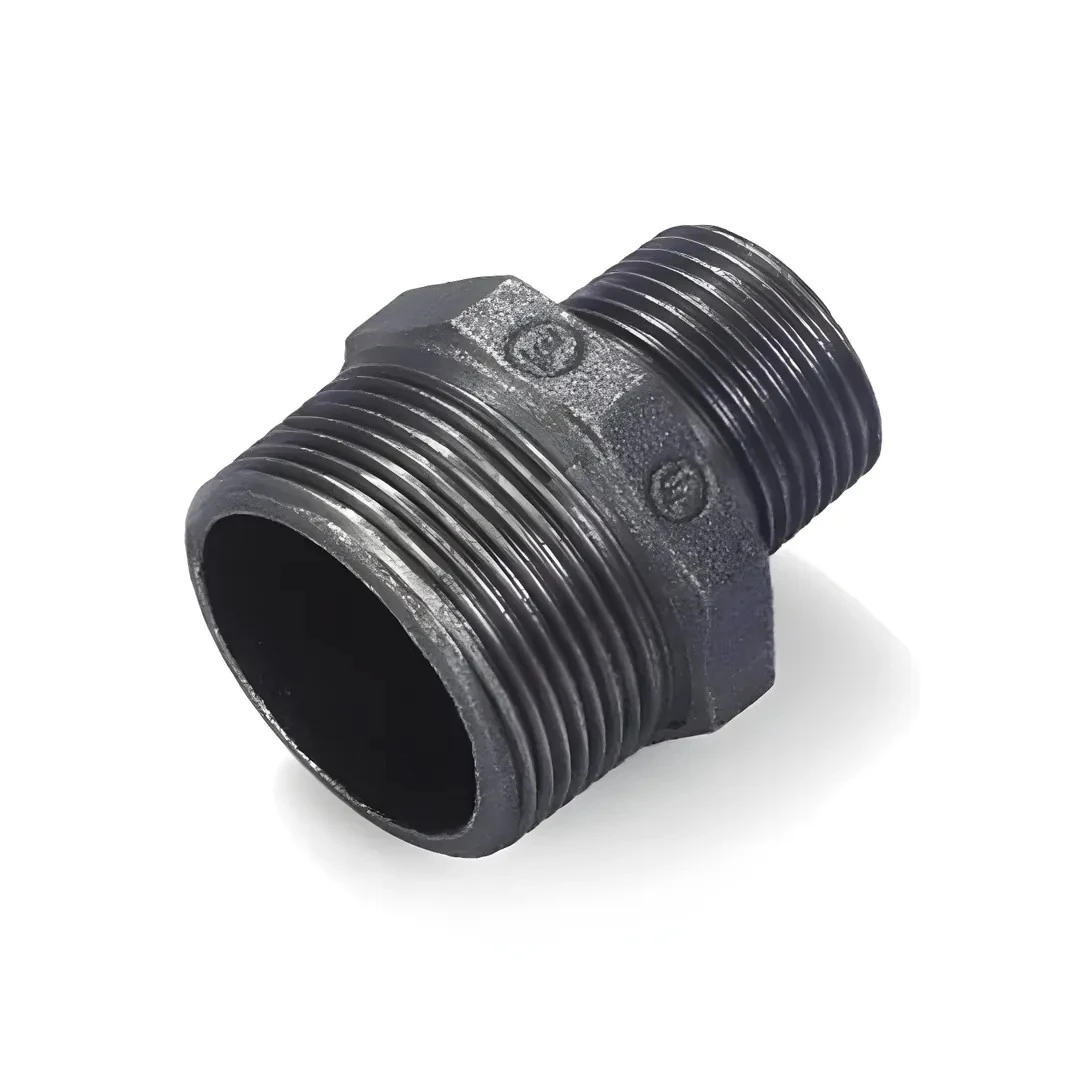

Nipel redüksiyonDış – dış, farklı çapFarklı ölçüde iki iç dişli parçayı bağlama
RedüksiyonDış (büyük) – iç (küçük)Fittings veya vana ağzında çap düşürme

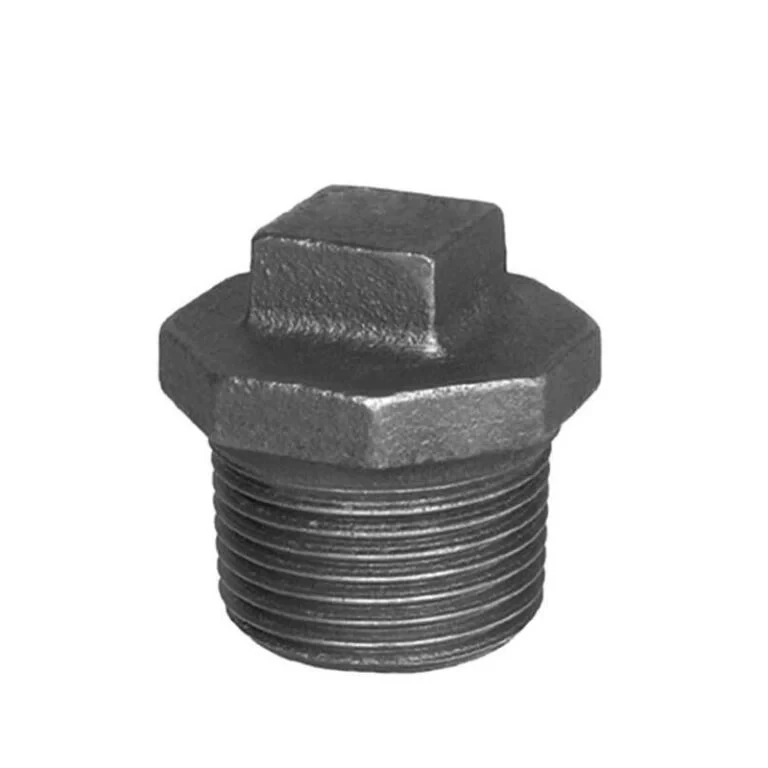

TapaDış diş, altıgen başHat sonunu veya boş çıkışı kapatma

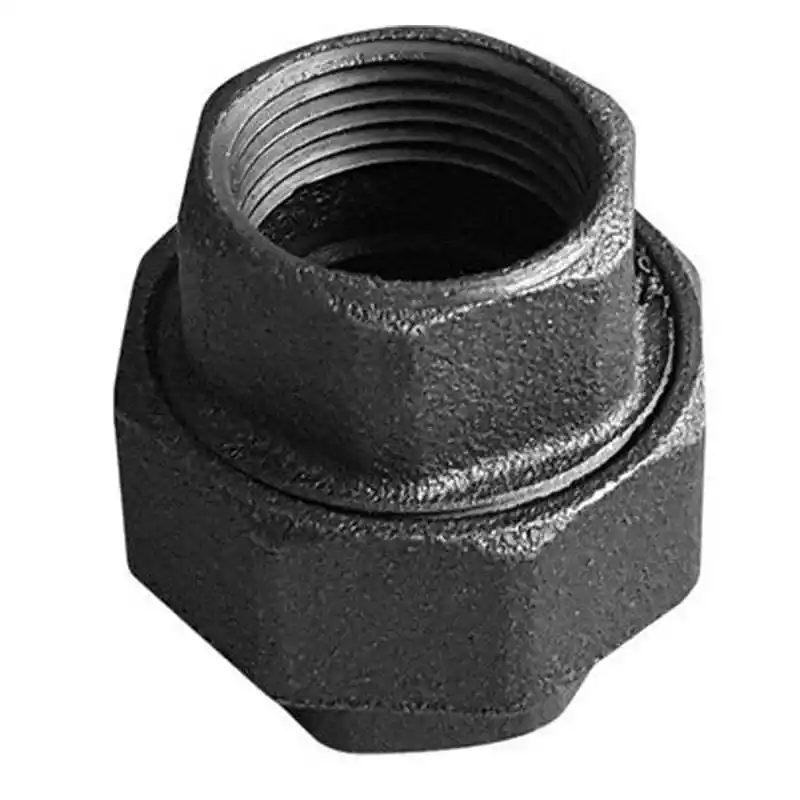

Düz rakorSomunlu, conta ileSökülebilir bağlantı, yassı yatak
Konik rakor3 parça, contasızSökülebilir bağlantı, metal-metal konik yatak

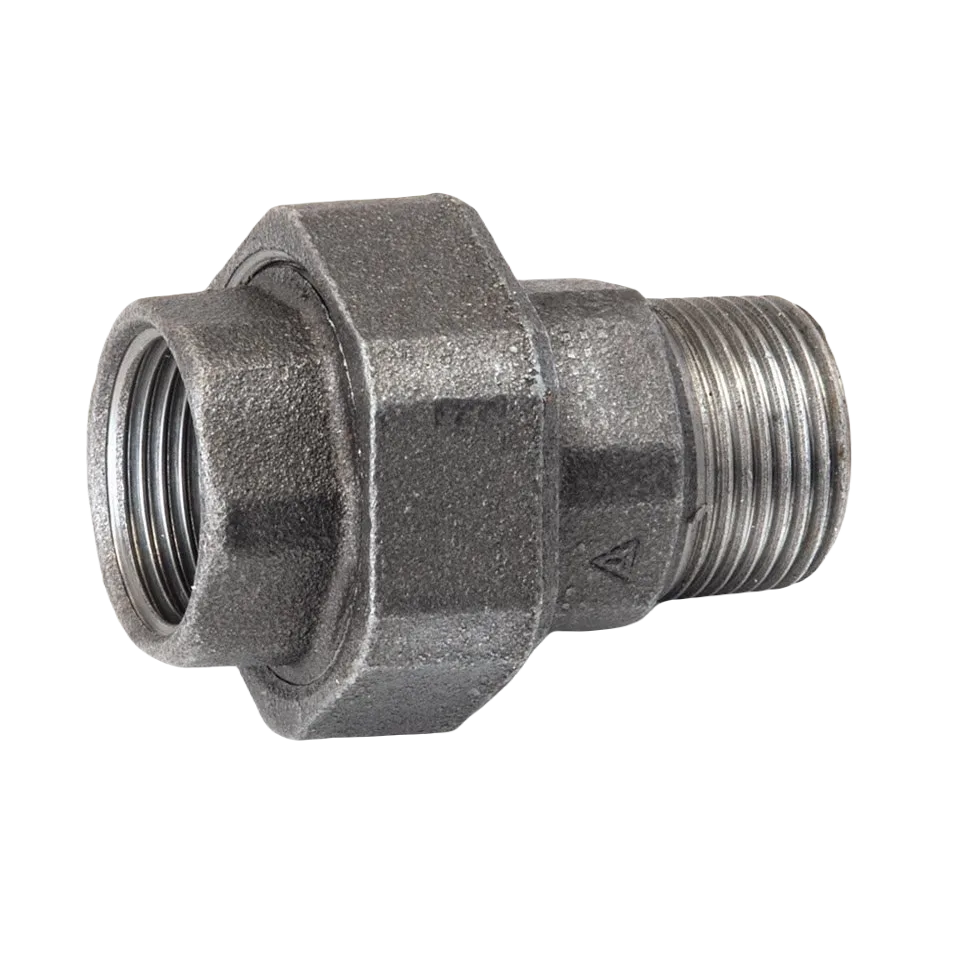

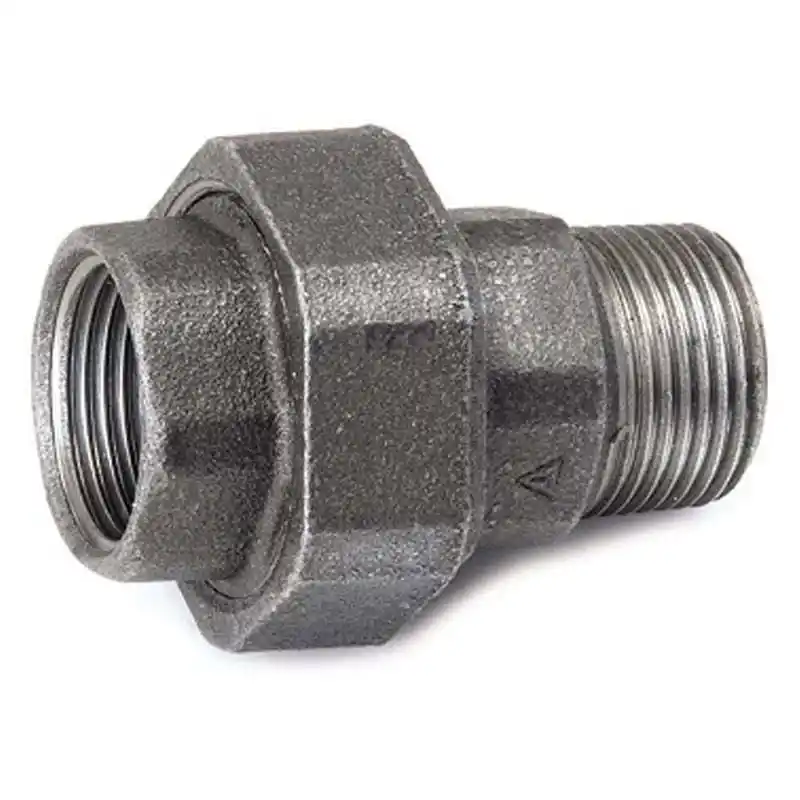

Kuyruklu düz / konik rakorİç – dışCihaz veya vana ağzına nipelsiz sökülebilir bağlantı

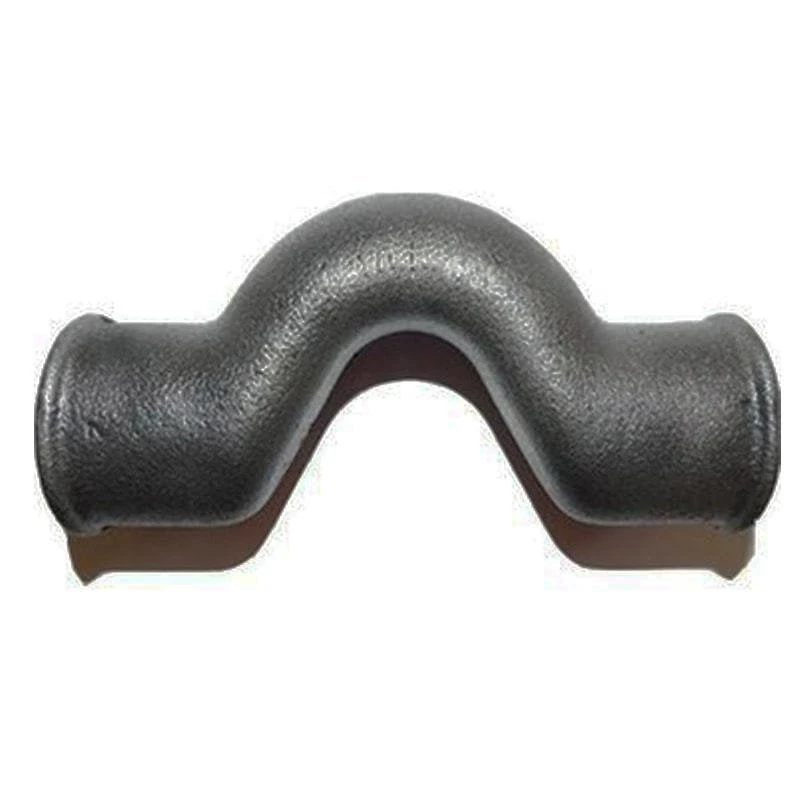

Atlama manşonuİç – iç, kavisliKesişen iki borudan birinin üstten geçmesi

Düz rakor mu, konik rakor mu?

İkisi de boruyu kesmeden hattı ayırmanızı sağlar; fark sızdırmazlığın nerede oluştuğundadır. Düz rakorda iki yassı yüzey arasına conta konur; sızdırmazlığı conta sağlar ve bakımda yalnızca conta yenilenir. Konik rakorda metal yüzeyler konik olarak birbirine oturur, conta gerekmez. Sık sökülüp takılacak cihaz bağlantılarında conta değişimi pratiklik sağlarken, sıcaklık değişimi olan hatlarda contasız konik oturma tercih edilir. Kuyruklu versiyonlar bir ucu dış dişli olduğu için vana veya cihaz girişine doğrudan vidalanır, ara nipeli ortadan kaldırır.

Redüksiyon ölçüsü nasıl okunur?

Redüksiyonlu parçalarda önce büyük, sonra küçük ölçü yazılır: 1" x 3/4", 1" uçtan 3/4" uca geçiş demektir. İnegal te ölçüsü üç değerle verilir; ortadaki değer kol çıkışını gösterir (ör. 2" - 1" - 1 1/2"). Hangi parçayı seçeceğiniz karşı tarafın dişine bağlıdır:

Çap düşürme ihtiyacına göre doğru parça
Karşınızdaki iki uçDoğru parçaÖrnek
İki dış dişli boru ucuManşon redüksiyon1" boru → 3/4" boru
İki iç dişli parçaNipel redüksiyon1" vana → 3/4" dirsek
İç dişli ağız + daha küçük dış dişliRedüksiyon2" te ağzından 1" hatta
Ana hattan küçük kolİnegal te1 1/4" hattan 1/2" kol

Montaj adımları

  • Boru dişini kontrol edin. Diş temiz, çapaksız ve tam boyda açılmış olmalı; ezik veya eksik diş en sık kaçak sebebidir.
  • Sızdırmazlık malzemesini akışkana göre seçin. Gaz hattında gaz için onaylı bant veya macun kullanın; malzemeyi diş yönünde sarın.
  • Elle başlatın, anahtarla bitirin. Parçayı ilk turlarda elle çevirerek dişin düz girdiğinden emin olun; sonra anahtarla, aşırı zorlamadan sıkın.
  • Yönü sökerek düzeltmeyin. Dirsek veya te istenen yöne gelmediyse geri çevirmek sızdırmazlığı bozar; yeniden sarıp baştan sıkın.
  • Rakorları servis noktalarına koyun. Sayaç, vana, filtre ve cihaz girişlerinde sökülebilir bağlantı ileride boru kesmeden müdahale imkânı verir.
  • Test ve koruma. Hattı ilgili şartnameye göre basınç testine alın; test sonrası siyah yüzeyi, ortam gerektiriyorsa boya ile koruyun.

Sık yapılan hatalar

Siyah fittingsi su hattında veya dış mekânda kaplamasız bırakmak paslanmaya yol açar. Siyah ve galvaniz parçaları aynı hatta rastgele karıştırmak, korozyon direncini en zayıf parçaya indirger. Te ucuna redüksiyon eklemek yerine inegal te kullanmak bir ek noktası azaltır; gereksiz her ek, olası bir kaçak noktasıdır.

Sık sorulan sorular

Siyah fittings ile galvaniz fittings arasındaki fark nedir?

Gövde malzemesi ve formlar aynıdır; galvaniz parçalarda temper döküm gövde sıcak daldırma çinko ile kaplanmıştır. Siyah parçalar kuru gaz, buhar ve hava hatları için, galvaniz parçalar su ve nemli ortam için tercih edilir.

Siyah fittings doğalgaz tesisatında kullanılır mı?

Evet, ürün açıklamalarında gaz hatları ana kullanım alanı olarak belirtilir. Yine de gaz tesisatında kullanılacak malzeme ve sızdırmazlık ürünü için bölgenizdeki gaz dağıtım şirketinin teknik şartnamesini esas alın.

Manşon ile nipel arasındaki fark nedir?

Manşonun iki ucu da iç dişlidir ve iki dış dişli boru ucunu birleştirir. Nipelin iki ucu dış dişlidir ve vana, dirsek gibi iki iç dişli parçayı birbirine bağlar.

Kuyruklu dirsek ne işe yarar?

Bir ucu iç, diğer ucu dış dişli olduğu için vana veya manşona doğrudan vidalanır; araya nipel gerekmez. Dar alanda montaj mesafesini kısaltır ve bir ek noktasını azaltır.

Hangi ölçüler mevcut?

Ürün sayfalarındaki aktif ölçülere göre ana ölçü aralığı 3/8" ile 4" arasıdır (siyah te 1/8"'den başlar); redüksiyonlu parçalarda büyük-küçük çap kombinasyonları ayrı ayrı listelenir. Güncel ölçü seçeneklerini ilgili ürün sayfasındaki varyant listesinden kontrol edin.

İlgili kategoriler

Malzeme listenizi birlikte çıkaralım

Hat şeması veya parça listesiyle gelin; parça tipi, redüksiyon ölçüleri ve rakor yerlerini birlikte netleştirelim. Proje miktarları için toplu teklif sayfasını, teknik sorular için iletişim sayfasını kullanabilirsiniz.

Ölçü seçenekleri, basınç ve sıcaklık değerleri için ilgili ürün sayfasını ve üretici kataloğunu esas alın.
