Ürün kodu:GRU.99221304

Grundfos MAGNA1 40-100 F 220 PN6/10 Frekans Kontrollü Sirkülasyon Pompası

  • DN40
  • H 7–10 m
  • Q 18–24 m³/h
  • 220 mm
45.665,23 TLKDV dahil
Son 2 adet
Usta mısınız?ST Pro üyeleri bu ürünü daha uygun alır.
  • Orijinal, faturalı ve garantili
  • 14 gün içinde iade

Pompa bu iş için uygun mu?

İhtiyacınız olan debi ve basma yüksekliğini girin; noktanızı pompanın eğrisi üzerinde gösterelim.Debi ve basma yüksekliğini girin.

Debi (Q)
m³/h
Basma (H)
m
Basma H (m)H (m)
Tam devir≈%90 devir (kesikli)Tam devirde 7,91 mİstenen: 9,6 m³/h · 5,9 m
Debi Q (m³/h)Q (m³/h)
  • Tam devir
  • ≈%90 devir
  • İstenen nokta

Bu pompa uygun

  • 7,91 mTam devirde basma
  • %34Yedek pay
  • ≈%90Çalışma devri

Frekans kontrollü pompa bu noktada yaklaşık %90 devirde çalışır (kesikli eğri). Kalan pay, vanalar kısıldığında ve tesisat kirlendiğinde rezerv sağlar.

Basma hesabına boru, vana ve ekipman kayıplarını katın; emin değilseniz teknik ekibimize danışın.

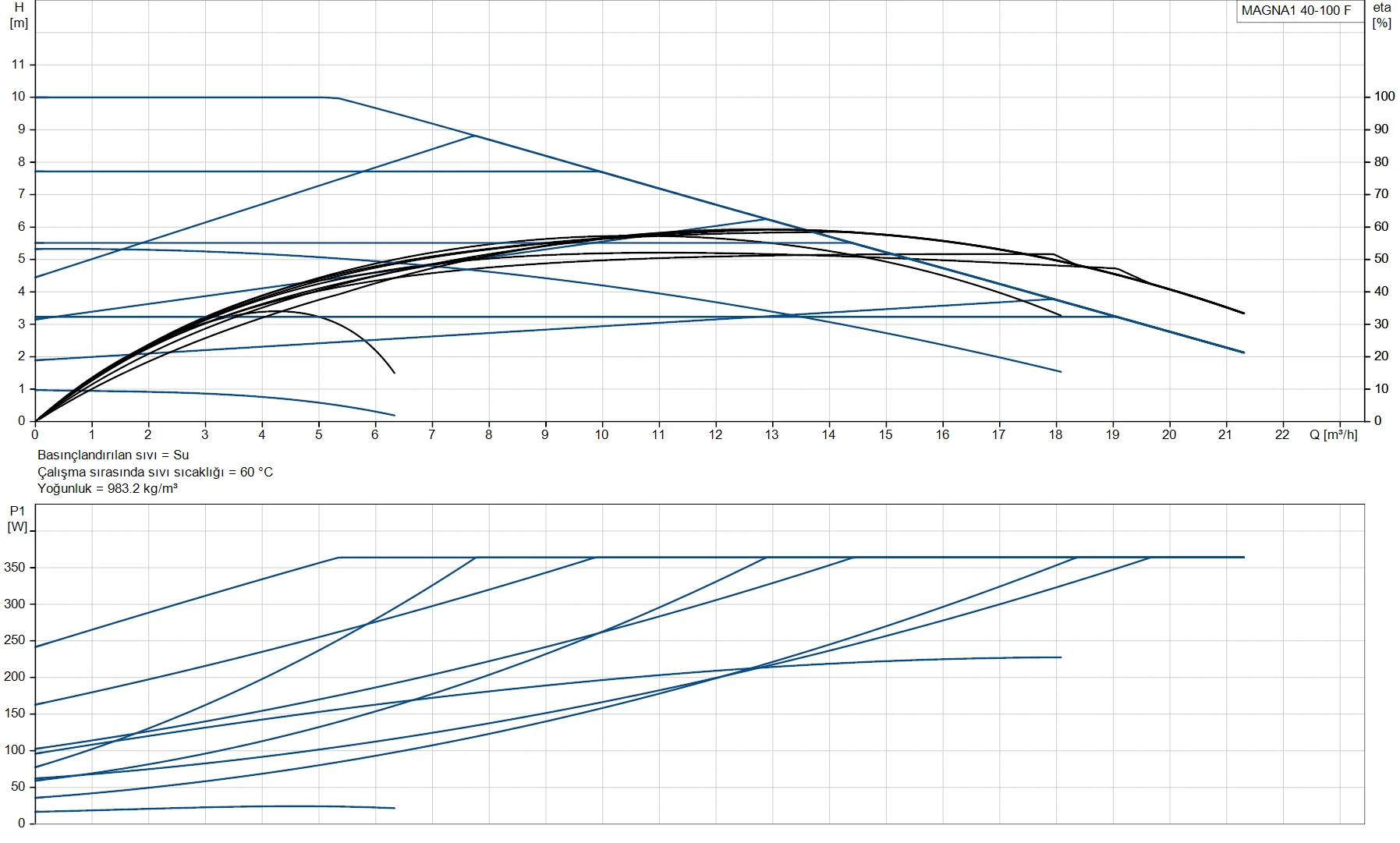

Eğri, üreticinin yayımladığı debi–basma değerlerinden çizilmiştir.

Teknik özellikler

MarkaGrundfos
Ürün KoduGRU.99221304
Kullanım AlanıKalorifer / radyatör ısıtma
Bağlantı TipiFlanşlı
Bağlantı ÖlçüsüDN40
Basınç SınıfıPN6
AkışkanSıcak su
Ürün SerisiMAGNA1
Basma Yüksekliği Bandı (m)7–10 m
Debi Bandı (m³/h)18–24 m³/h
Motor TipiFrekans kontrollü
Montaj Boyu (mm)220 mm
EEI SınıfıEEI ≤ 0,20

Açıklama

Grundfos MAGNA1 40-100 F nedir, hangi tesisata uyar?

Grundfos MAGNA1 40-100 F, DN 40 flanşlı bağlantılı, en fazla 10 metre basma yüksekliği veren, frekans kontrollü ıslak rotorlu bir sirkülasyon pompasıdır. DN 40 flanşlı gövde, orta büyüklükteki apartman ve küçük ticari binaların standart sirkülasyon boyutudur. Devrini seçilen kontrol eğrisine göre kendisi ayarlar ve 17–370 W arasında elektrik çeker.

10 mMaks. basma
17–370 WGüç aralığı
DN 40Flanşlı · PN6/10
220 mmMontaj boyu
0,20EEI

Bu pompa size uygun mu?

Uygundur

  • Orta büyüklükteki apartmanın merkezi kalorifer kolonunda
  • Kazan dairesi ana dağıtım hattında
  • Fan coil veya soğutma grubu devresinde
  • Eski DN 40 flanşlı sabit devirli pompanın yerine, 220 mm montaj boyuyla

Uygun değildir

  • Tek daire veya villada — DN 25/32 modeller yeterlidir
  • Kullanım sıcak suyu hattında — N kodlu paslanmaz gövde seçilir
  • 10 metreden fazla basınç kaybı olan devrelerde — bir üst kademe
  • Açık hava veya yağmura maruz noktada

40-100 F 220 PN6/10 ne demek?

40 boru bağlantı çapı (DN 40), 100 desimetre cinsinden maksimum basma yüksekliği (10 m), F flanşlı gövde, 220 flanştan flanşa montaj boyu (mm), PN6/10 ise flanş delik deseninin hem PN6 hem PN10 karşı flanşa uyduğunu gösterir; gövde 10 bar işletme basıncına dayanır.

DN 40 ailesinde hangi modeli seçmeli?

Aynı DN 40 flanşlı gövdede 7 basma kademesi var. Tesisatınızın hesaplanan basınç kaybı hangi kademeye denk geliyorsa onu seçin; gereğinden büyük pompa fazla elektrik harcar ve termostatik vanalarda ses yapabilir.

Grundfos MAGNA1 DN 40 flanşlı modeller — basma yüksekliği, güç ve montaj boyu
ModelMaks. basmaGüç (P1)Maks. akımMontaj boyu
MAGNA1 40-40 F4 m12–90 W0,72 A220 mm
MAGNA1 40-60 F6 m12–194 W1,56 A220 mm
MAGNA1 40-80 F8 m17–267 W1,18 A220 mm
MAGNA1 40-100 F10 m17–370 W1,65 A220 mm
MAGNA1 40-120 F12 m15–463 W2,05 A250 mm
MAGNA1 40-150 F15 m16–615 W2,71 A250 mm
MAGNA1 40-180 F18 m16–615 W2,71 A250 mm

Öne çıkan özellikler

9 ayar, tek tuşla

Üç oransal basınç (PP1–PP3), üç sabit basınç (CP1–CP3) ve üç sabit devir (I–III) eğrisi vardır. Fabrika ayarı PP2'dir; ayar pompanın üzerindeki tek tuşla değiştirilir.

EEI 0,20

Sabit mıknatıslı motor devrini tesisata göre ayarlar; kısmi yükte yaklaşık 17 W'a iner. Eski üç hızlı sabit devirli pompaların yerine geçmek için tasarlanmıştır.

Arıza rölesi ve başlat/durdur girişi

Potansiyelsiz (normalde kapalı) arıza rölesi arızada açılır; dijital giriş üzerinden pompa uzaktan başlatılıp durdurulur. Bakım gerektirmeyen ıslak rotorlu yapı.

−10 °C'den +110 °C'ye

Isıtma, soğutma ve iklimlendirme devrelerinde çalışır. Tek başlıklı pompalarda ısıtma için yalıtım kabuğu birlikte gelir.

Teknik özellikler

Grundfos MAGNA1 40-100 F teknik veriler (üretici veri sayfası)
ÖzellikDeğer
BağlantıDN 40 flanşlı · PN6/10 · montaj boyu 220 mm
Maks. basma yüksekliği10 m
Güç girişi P1 · akım17–370 W · en fazla 1,65 A · 1×230 V 50 Hz
Enerji verimlilik indeksiEEI 0,20
Akışkan sıcaklığı−10 … +110 °C · ortam 0 … +40 °C
Maks. işletme basıncı10 bar
Gövde malzemesiGri döküm EN-GJL-250
Koruma · yalıtım sınıfıX4D (IEC 34-5) · F
Kontrol modları3 oransal basınç, 3 sabit basınç, 3 sabit devir eğrisi (fabrika ayarı PP2)
Giriş / çıkışArıza rölesi (potansiyelsiz, NC) · dijital başlat/durdur girişi
Ağırlık16,5 kg net

En çok karıştırılan noktalar

10 metre basma, 10 metre bina yüksekliği mi demek?

Hayır. Kapalı devrede su kendi ağırlığını kendisi taşır; pompa yalnızca boru, vana ve radyatörlerdeki sürtünme kaybını yener. Bu yüzden MAGNA1 40-100 F kat sayısına değil, devrenin hesaplanan basınç kaybına ve gereken debiye göre seçilir.

PN6/10 yazıyor — 6 bara mı 10 bara mı dayanıyor?

Gövde 10 bar işletme basıncına dayanır. "PN6/10" flanş delik deseninin hem PN6 hem PN10 karşı flanşa uyduğunu söyler; eski tesisatlardaki PN6 flanşa da PN10 flanşa da cıvatalanır.

MAGNA1 mi, MAGNA3 mü?

Aynı boyuttaki MAGNA1 ve MAGNA3 hidrolik olarak benzerdir. MAGNA1 9 sabit ayarla çalışır ve arıza rölesi ile başlat/durdur girişi sunar. MAGNA3'te ek olarak AUTOADAPT, FLOWLIMIT, ısı enerjisi ölçümü ve bina otomasyonu haberleşmesi (CIM modülü) bulunur. Tek pompalı, otomasyonsuz kazan dairelerinde MAGNA1 yeterlidir.

Montaj ve devreye alma

  1. Montaj boyunu ölçün. Flanştan flanşa 220 mm.
  2. Mil yatay olacak şekilde yerleştirin; kontrol kutusu aşağı bakmamalıdır. Emiş ve basma tarafına vana, emişe pislik tutucu koyun.
  3. Devreyi doldurup havasını tamamen alın, sonra enerji verin. Islak rotorlu pompa akışkanla soğur ve yağlanır; susuz çalıştırmak rotora zarar verir.
  4. Fabrika ayarı PP2 ile başlayın. Uç radyatörler geç ısınıyorsa PP3'e, termostatik vanalarda ıslık sesi varsa PP1'e geçin.

Sık sorulan sorular

MAGNA1 40-100 F hangi tesisata uygundur?

Maksimum basma yüksekliği 10 m olan bu model apartman ölçeğindeki ısıtma ve soğutma devreleri içindir. Seçim kat sayısına göre değil, devrenin basınç kaybı ve gereken debiye göre yapılmalıdır; tereddütte devre bilgilerini bize iletin.

Hangi kontrol modunu seçmeliyim?

Termostatik vanalı iki borulu radyatör devrelerinde oransal basınç (PP), yerden ısıtma ve basınç kaybı düşük devrelerde sabit basınç (CP), akışın değişmediği uygulamalarda sabit devir (I–III) seçilir. Fabrika ayarı PP2'dir.

MAGNA3 ile farkı ne?

MAGNA1 9 sabit ayar, arıza rölesi ve başlat/durdur girişiyle temel sirkülasyon için tasarlanmıştır. MAGNA3'te ek olarak AUTOADAPT, FLOWLIMIT, ısı enerjisi ölçümü ve CIM modülüyle bina otomasyonu haberleşmesi vardır.

Soğutma devresinde kullanılabilir mi?

Evet. MAGNA1 ısıtma, soğutma ve iklimlendirme devrelerinde −10 °C'ye kadar akışkanla çalışır. Soğuk suda gövdede yoğuşmayı önlemek için uygun yalıtım yapılmalıdır; ısıtma için verilen yalıtım kabuğu soğutma uygulamasına uygun değildir.

Eski pompanın yerine doğrudan takılır mı?

Mevcut pompanın flanştan flanşa montaj boyu 220 mm ve bağlantısı aynıysa (DN 40 flanşlı, PN6/10) boru değişikliği gerekmeden takılır. MAGNA1 1×230 V ile beslenir; eski pompa 3×400 V ise besleme hattı yeniden düzenlenir.

İlgili ürünler ve kategoriler

Pompa seçiminde emin değil misiniz?

Devre uzunluğu, radyatör sayısı ve kazan gücünü yazın; doğru MAGNA1 modelini birlikte belirleyelim. İletişim sayfası üzerinden ulaşın.

Teknik değerler Grundfos ürün veri sayfalarından alınmıştır; üretici ürün özelliklerini önceden haber vermeden değiştirme hakkını saklı tutar. Elektrik bağlantısı yetkili elektrikçi tarafından yapılmalıdır.
