Ürün kodu:GRU.99221217

Grundfos MAGNA1 25-60 180 Frekans Kontrollü Sirkülasyon Pompası

  • DN25
  • H 4–7 m
  • Q 6–9 m³/h
  • 180 mm
21.044,93 TLKDV dahil
Son 2 adet
Usta mısınız?ST Pro üyeleri bu ürünü daha uygun alır.
  • Orijinal, faturalı ve garantili
  • 14 gün içinde iade

Pompa bu iş için uygun mu?

İhtiyacınız olan debi ve basma yüksekliğini girin; noktanızı pompanın eğrisi üzerinde gösterelim.Debi ve basma yüksekliğini girin.

Debi (Q)
m³/h
Basma (H)
m
Basma H (m)H (m)
Tam devir≈%90 devir (kesikli)Tam devirde 5,06 mİstenen: 3,4 m³/h · 3,8 m
Debi Q (m³/h)Q (m³/h)
  • Tam devir
  • ≈%90 devir
  • İstenen nokta

Bu pompa uygun

  • 5,06 mTam devirde basma
  • %33Yedek pay
  • ≈%90Çalışma devri

Frekans kontrollü pompa bu noktada yaklaşık %90 devirde çalışır (kesikli eğri). Kalan pay, vanalar kısıldığında ve tesisat kirlendiğinde rezerv sağlar.

Basma hesabına boru, vana ve ekipman kayıplarını katın; emin değilseniz teknik ekibimize danışın.

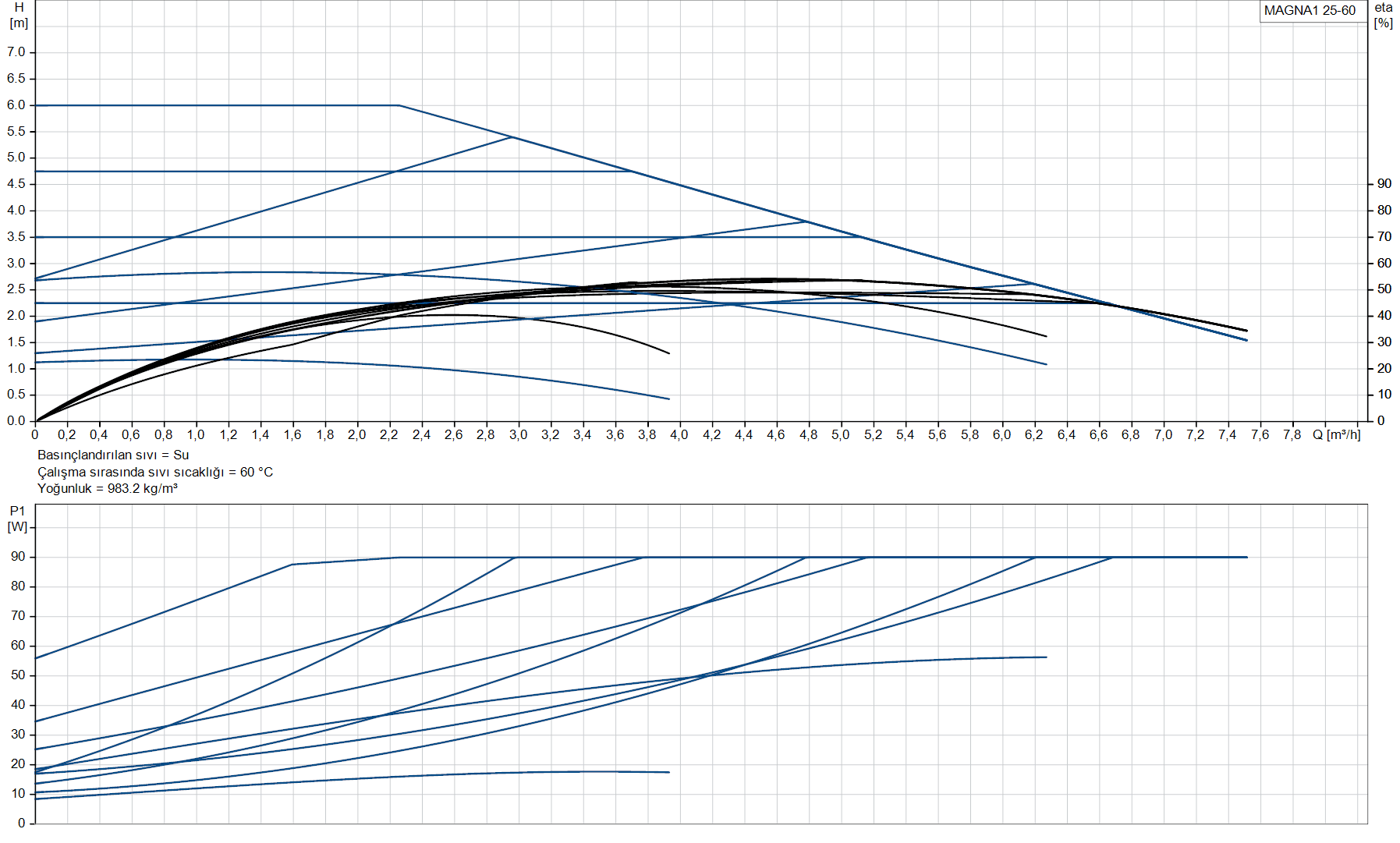

Eğri, üreticinin yayımladığı debi–basma değerlerinden çizilmiştir.

Teknik özellikler

MarkaGrundfos
Ürün KoduGRU.99221217
Kullanım AlanıKalorifer / radyatör ısıtma
Bağlantı TipiRakorlu
Bağlantı ÖlçüsüDN25
Basınç SınıfıPN10
AkışkanSıcak su
Ürün SerisiMAGNA1
Basma Yüksekliği Bandı (m)4–7 m
Debi Bandı (m³/h)6–9 m³/h
Motor TipiFrekans kontrollü
Montaj Boyu (mm)180 mm
EEI SınıfıEEI ≤ 0,20

Açıklama

Grundfos MAGNA1 25-60 nedir, hangi tesisata uyar?

Grundfos MAGNA1 25-60, G 1½" rakorlu (DN 25) bağlantılı, en fazla 6 metre basma yüksekliği veren, frekans kontrollü ıslak rotorlu bir sirkülasyon pompasıdır. Tek daire, villa ve müstakil evlerin kalorifer devresi için seçilen en küçük MAGNA1 gövdesidir. Devrini seçilen kontrol eğrisine göre kendisi ayarlar ve 9–92 W arasında elektrik çeker.

6 mMaks. basma
9–92 WGüç aralığı
DN 25Rakorlu · PN10
180 mmMontaj boyu
0,20EEI

Bu pompa size uygun mu?

Uygundur

  • Daire, villa veya müstakil evin kat kaloriferi devresinde
  • Kombi veya yoğuşmalı kazan sonrası ana devrede
  • Yerden ısıtma kollektör devresinde, karışım grubuyla
  • Eski 180 mm boylu üç hızlı rakorlu pompanın yerine

Uygun değildir

  • Apartman kolonlarında — DN 40 ve üzeri flanşlı modeller seçilir
  • Kullanım sıcak suyu (içme suyu) hattında — N kodlu paslanmaz gövde seçilir
  • 6 metreden fazla basınç kaybı olan uzun devrelerde — bir üst basma kademesi
  • Açık havada veya yağmura maruz yerde

25-60 180 PN10 ne demek?

25 boru bağlantı çapı (DN 25), 60 desimetre cinsinden maksimum basma yüksekliği (6 m), 180 rakordan rakora montaj boyu (mm), PN10 ise gövdenin 10 bar işletme basıncına dayandığını gösterir.

DN 25 ailesinde hangi modeli seçmeli?

Aynı DN 25 rakorlu gövdede 5 basma kademesi var. Tesisatınızın hesaplanan basınç kaybı hangi kademeye denk geliyorsa onu seçin; gereğinden büyük pompa fazla elektrik harcar ve termostatik vanalarda ses yapabilir.

Grundfos MAGNA1 DN 25 rakorlu modeller — basma yüksekliği, güç ve montaj boyu
ModelMaks. basmaGüç (P1)Maks. akımMontaj boyu
MAGNA1 25-404 m9–56 W0,45 A180 mm
MAGNA1 25-606 m9–92 W0,74 A180 mm
MAGNA1 25-808 m9–128 W1,03 A180 mm
MAGNA1 25-10010 m9–176 W1,42 A180 mm
MAGNA1 25-12012 m8–188 W1,51 A180 mm

Öne çıkan özellikler

9 ayar, tek tuşla

Üç oransal basınç (PP1–PP3), üç sabit basınç (CP1–CP3) ve üç sabit devir (I–III) eğrisi vardır. Fabrika ayarı PP2'dir; ayar pompanın üzerindeki tek tuşla değiştirilir.

EEI 0,20

Sabit mıknatıslı motor devrini tesisata göre ayarlar; kısmi yükte yaklaşık 9 W'a iner. Eski üç hızlı sabit devirli pompaların yerine geçmek için tasarlanmıştır.

Arıza rölesi ve başlat/durdur girişi

Potansiyelsiz (normalde kapalı) arıza rölesi arızada açılır; dijital giriş üzerinden pompa uzaktan başlatılıp durdurulur. Bakım gerektirmeyen ıslak rotorlu yapı.

−10 °C'den +110 °C'ye

Isıtma, soğutma ve iklimlendirme devrelerinde çalışır. Tek başlıklı pompalarda ısıtma için yalıtım kabuğu birlikte gelir.

Teknik özellikler

Grundfos MAGNA1 25-60 teknik veriler (üretici veri sayfası)
ÖzellikDeğer
BağlantıG 1½" rakorlu (DN 25) · PN10 · montaj boyu 180 mm
Maks. basma yüksekliği6 m
Güç girişi P1 · akım9–92 W · en fazla 0,74 A · 1×230 V 50 Hz
Enerji verimlilik indeksiEEI 0,20
Akışkan sıcaklığı−10 … +110 °C · ortam 0 … +40 °C
Maks. işletme basıncı10 bar
Gövde malzemesiGri döküm EN-GJL-200
Koruma · yalıtım sınıfıX4D (IEC 34-5) · F
Kontrol modları3 oransal basınç, 3 sabit basınç, 3 sabit devir eğrisi (fabrika ayarı PP2)
Giriş / çıkışArıza rölesi (potansiyelsiz, NC) · dijital başlat/durdur girişi

En çok karıştırılan noktalar

6 metre basma, 6 metre bina yüksekliği mi demek?

Hayır. Kapalı devrede su kendi ağırlığını kendisi taşır; pompa yalnızca boru, vana ve radyatörlerdeki sürtünme kaybını yener. Bu yüzden MAGNA1 25-60 kat sayısına değil, devrenin hesaplanan basınç kaybına ve gereken debiye göre seçilir.

PN10 ile 10 bar aynı şey mi?

PN, gövdenin tasarım basınç sınıfıdır ve bu modelde en yüksek işletme basıncı 10 bardır. Konut ve apartman devrelerinde sistem basıncı genellikle bunun çok altındadır.

MAGNA1 mi, MAGNA3 mü?

Aynı boyuttaki MAGNA1 ve MAGNA3 hidrolik olarak benzerdir. MAGNA1 9 sabit ayarla çalışır ve arıza rölesi ile başlat/durdur girişi sunar. MAGNA3'te ek olarak AUTOADAPT, FLOWLIMIT, ısı enerjisi ölçümü ve bina otomasyonu haberleşmesi (CIM modülü) bulunur. Tek pompalı, otomasyonsuz kazan dairelerinde MAGNA1 yeterlidir.

Rakor pompayla birlikte geliyor mu?

Islak rotorlu pompalar genellikle rakorsuz sevk edilir; yerine taktığınız pompanın rakorları aynı dişteyse (G 1½ veya G 2) kullanılabilir. Yeni tesisatta rakor setini ayrıca sipariş edin.

Montaj ve devreye alma

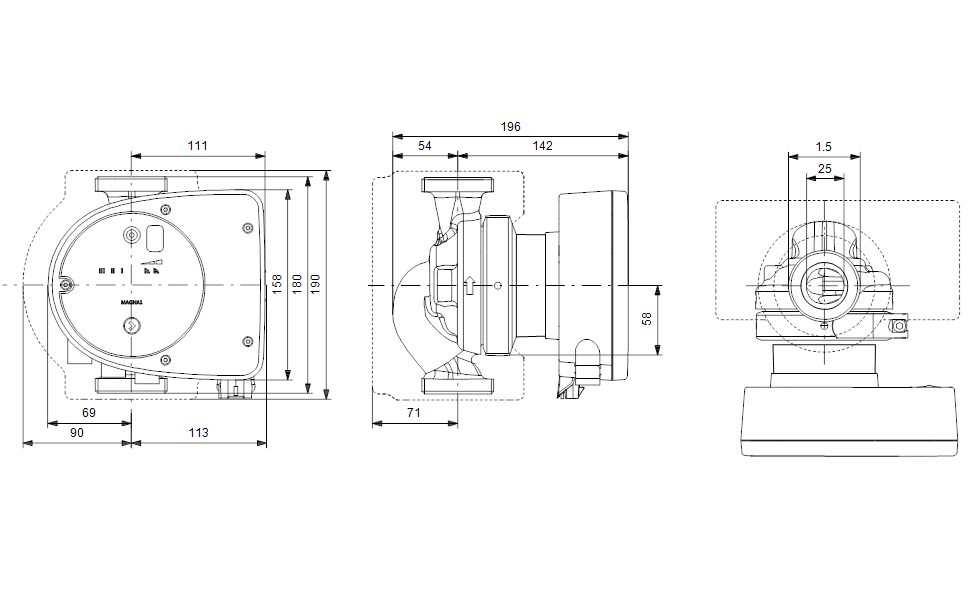

  1. Montaj boyunu ölçün. Rakordan rakora 180 mm.
  2. Mil yatay olacak şekilde yerleştirin; kontrol kutusu aşağı bakmamalıdır. Emiş ve basma tarafına vana, emişe pislik tutucu koyun.
  3. Devreyi doldurup havasını tamamen alın, sonra enerji verin. Islak rotorlu pompa akışkanla soğur ve yağlanır; susuz çalıştırmak rotora zarar verir.
  4. Fabrika ayarı PP2 ile başlayın. Uç radyatörler geç ısınıyorsa PP3'e, termostatik vanalarda ıslık sesi varsa PP1'e geçin.

Sık sorulan sorular

MAGNA1 25-60 hangi tesisata uygundur?

Maksimum basma yüksekliği 6 m olan bu model daire ölçeğindeki ısıtma ve soğutma devreleri içindir. Seçim kat sayısına göre değil, devrenin basınç kaybı ve gereken debiye göre yapılmalıdır; tereddütte devre bilgilerini bize iletin.

Hangi kontrol modunu seçmeliyim?

Termostatik vanalı iki borulu radyatör devrelerinde oransal basınç (PP), yerden ısıtma ve basınç kaybı düşük devrelerde sabit basınç (CP), akışın değişmediği uygulamalarda sabit devir (I–III) seçilir. Fabrika ayarı PP2'dir.

MAGNA3 ile farkı ne?

MAGNA1 9 sabit ayar, arıza rölesi ve başlat/durdur girişiyle temel sirkülasyon için tasarlanmıştır. MAGNA3'te ek olarak AUTOADAPT, FLOWLIMIT, ısı enerjisi ölçümü ve CIM modülüyle bina otomasyonu haberleşmesi vardır.

Soğutma devresinde kullanılabilir mi?

Evet. MAGNA1 ısıtma, soğutma ve iklimlendirme devrelerinde −10 °C'ye kadar akışkanla çalışır. Soğuk suda gövdede yoğuşmayı önlemek için uygun yalıtım yapılmalıdır; ısıtma için verilen yalıtım kabuğu soğutma uygulamasına uygun değildir.

Eski pompanın yerine doğrudan takılır mı?

Mevcut pompanın rakordan rakora montaj boyu 180 mm ve bağlantısı aynıysa (G 1½" rakorlu) boru değişikliği gerekmeden takılır. MAGNA1 1×230 V ile beslenir; eski pompa 3×400 V ise besleme hattı yeniden düzenlenir.

İlgili ürünler ve kategoriler

Pompa seçiminde emin değil misiniz?

Devre uzunluğu, radyatör sayısı ve kazan gücünü yazın; doğru MAGNA1 modelini birlikte belirleyelim. İletişim sayfası üzerinden ulaşın.

Teknik değerler Grundfos ürün veri sayfalarından alınmıştır; üretici ürün özelliklerini önceden haber vermeden değiştirme hakkını saklı tutar. Elektrik bağlantısı yetkili elektrikçi tarafından yapılmalıdır.
