İhtiyacınız olan debi ve basma yüksekliğini girin; noktanızı pompanın eğrisi üzerinde gösterelim.Debi ve basma yüksekliğini girin.
Bu pompa uygun
Sabit devirli pompa tam devir eğrisinde çalışır; 13,4 m basmada yaklaşık 11,45 m³/h verir. Fazla debi vana ile ayarlanabilir.
Basma hesabına boru, vana ve ekipman kayıplarını katın; emin değilseniz teknik ekibimize danışın.
Eğri, üreticinin yayımladığı debi–basma değerlerinden çizilmiştir.
| Marka | Grundfos |
|---|---|
| Ürün Kodu | GRU.96075905 |
| Kullanım Alanı | Foseptik, Drenaj ve su baskını, Atık su ve kanalizasyon |
| Basma Yüksekliği Bandı (m) | 15–30 m |
| Debi Bandı (m³/h) | 4–6 m³/h |
| Dalgıç Tipi | Parçalayıcı bıçaklı |
| Besleme | 230 V monofaze, 400 V trifaze |
Grundfos SEG.40.12, Grundfos'un öğütücülü (parçalayıcı bıçaklı) atık su dalgıç pompası serisindendir. SEG, atık suların, çamurlu ve pis suların transferi için geliştirilmiş öğütücülü dalgıç pompadır. Sıvıdaki katıları parçalayan patentli öğütücü sistemi sayesinde küçük çaplı basınçlı hatlara basabilir. Standart ve patlama korumalı Ex (ATEX) versiyonları, tek fazlı (1 × 230 V) ve üç fazlı (3 × 400 V) besleme seçenekleriyle sunulur.
Bu model 5 farklı versiyonda satılır; ürün sayfasındaki seçeneklerden ihtiyacınıza uygun olanı seçebilirsiniz.
| Ürün no | Versiyon | Besleme | Güç (P1) | Akım | Kablo |
|---|---|---|---|---|---|
| 96075905 | Standart | 3 × 400–415 V | 1,6 kW | 3 A | 10 m |
| 96075901 | Standart | 1 × 230 V | 1,6 kW | 8 A | 10 m |
| 96075902 | Ex (ATEX) | 1 × 230 V | 1,6 kW | 8 A | 10 m |
| 96075906 | Ex (ATEX) | 3 × 400–415 V | 1,6 kW | 3 A | 10 m |
| 96076218 | Standart | 3 × 400–415 V | 1,6 kW | 3 A | 15 m |
| Özellik | Değer |
|---|---|
| Grundfos ürün ailesi | SEG.40.12 |
| Maks. basma yüksekliği | 20,7 m |
| Maks. debi | 15 m³/h (4,17 l/s) |
| Motor giriş gücü (P1) | 1,6 kW |
| Besleme | 1 × 230 V veya 3 × 400–415 V (versiyona göre) |
| Anma akımı | versiyona göre (tabloya bakın) |
| Devir | versiyona göre (tabloya bakın) |
| Çark tipi | Öğütücü sistem |
| Çark malzemesi | Dökme demir (EN-GJL-200) |
| Pompa gövdesi | Dökme demir (EN-GJL-200) |
| Mekanik salmastra | SiC/SiC (silisyum karbür) |
| Maks. sıvı sıcaklığı | 40 °C |
| Maks. ortam sıcaklığı | 40 °C |
| Maks. dalma derinliği | 7 m |
| Çıkış bağlantısı | DN 40 flanş (DIN) |
| Kablo | 10 m veya 15 m, fişsiz (versiyona göre) |
| Koruma sınıfı | IP68 |
| Yalıtım sınıfı | F |
| Motor koruması | Sargı termik kontağı (PTO) |
| Patlama koruması | Ex (ATEX) versiyonlarda var |
| Montaj | Dalgıç |
| Min. su seviyesi | 346 mm |
| Model | Maks. basma | Maks. debi | Katı geçişi | Güç (P1) |
|---|---|---|---|---|
| UNILIFT APG.40.10 | — | — | 40 mm | 1,1–1,3 kW |
| SEG.40.09 | 14,4 m | 15 m³/h | — | 1,3 kW |
| SEG.40.12 | 20,7 m | 15 m³/h | — | 1,6 kW |
| SEG.40.15 | 25,8 m | 15 m³/h | — | 2,1 kW |
| SEG.50.26 | 21,3 m | 28 m³/h | — | 3,2 kW |
| SEG.40.26 | 33,8 m | 17 m³/h | — | 3,2 kW |
| SEG.50.31 | 23,8 m | 31 m³/h | — | 3,7 kW |

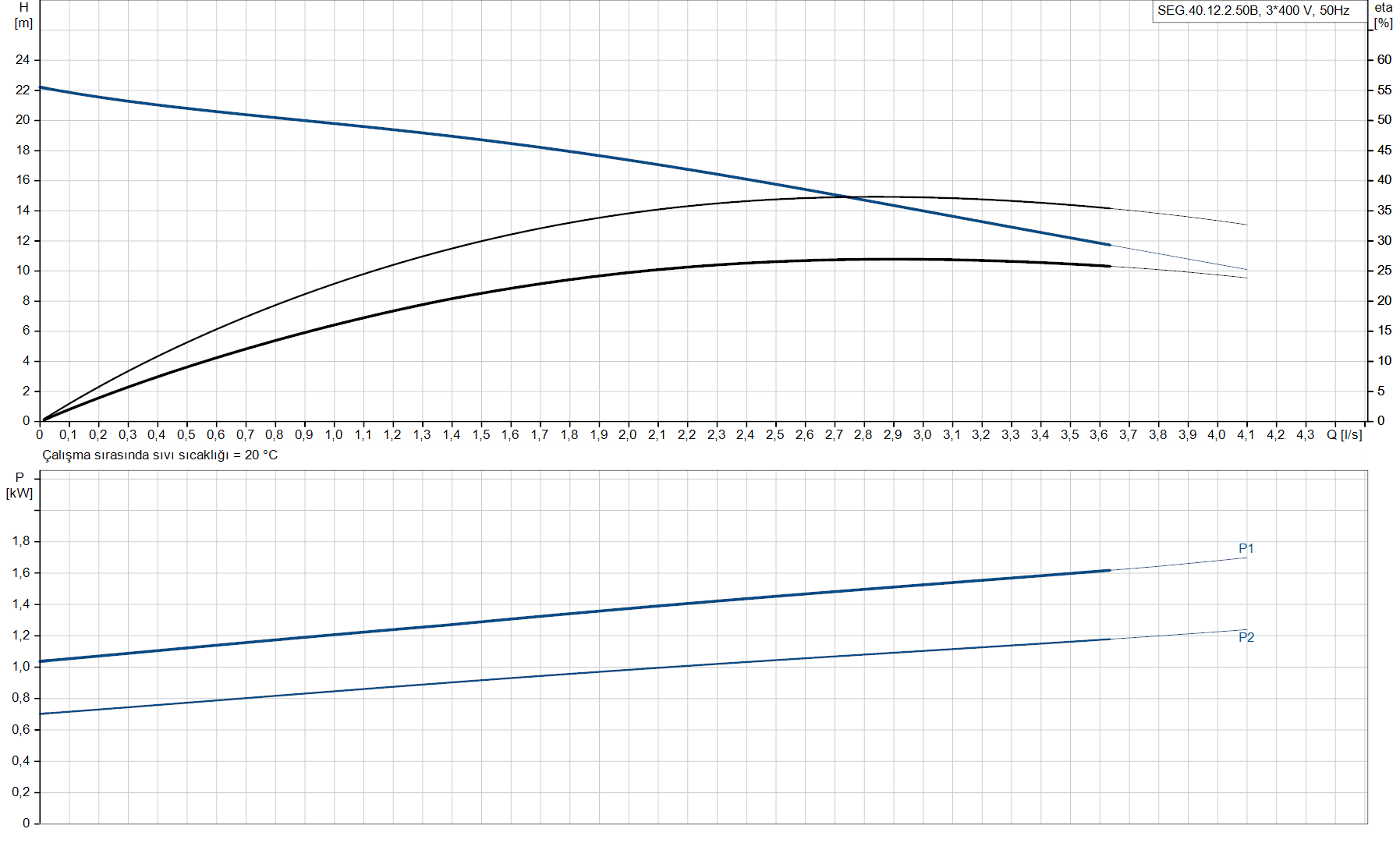

Grundfos verilerine göre maksimum basma yüksekliği 20,7 m, maksimum debisi yaklaşık 15 m³/h'dir. Gerçek debi, basılacak yükseklik ve boru kayıplarına göre pompa eğrisinden okunur; eğri ürün görsellerinde yer alır.
Grundfos verilerine göre maksimum dalma derinliği 7 m'dir (versiyona ve kablo boyuna göre değişebilir).
Basılacak suyun türünü, kuyu veya rögar derinliğini, basma mesafesini ve elektrik beslemenizi yazın; uygun Grundfos modelini birlikte belirleyelim. İletişim sayfası üzerinden ulaşın.
Teknik değerler Grundfos Product Center (Türkiye) ürün verilerinden alınmıştır; üretici ürün özelliklerini önceden haber vermeden değiştirme hakkını saklı tutar.
